艾泰无线成功覆盖南京重竞技运动学校


一、用户简介
南京市重竞技运动学校,组建于1988年,是江苏省重竞技比赛项目摔跤、柔道、拳击专业训练基地及南京市射击业余训练基地。学校位于风景秀丽的紫金山麓,中山门内,占地面积约53500平方米,学校现有职工、教练员60多人,其中国家级教练员3人,高级教练员6人,中级教练员9人,曾有7人入选过国家队担任教练员,现有3名教练员正在国家队担任总教练和教练员职务。

二、用户需求
①办公区与教室事项无线全覆盖;
②使用POE供电保障安全及问稳定;
③办公使用无线稳定;
④部分人员不允许使用QQ等功能,实现上网的行为管控,防止P2P等大流量应用影响办公效率。


三、网络设计

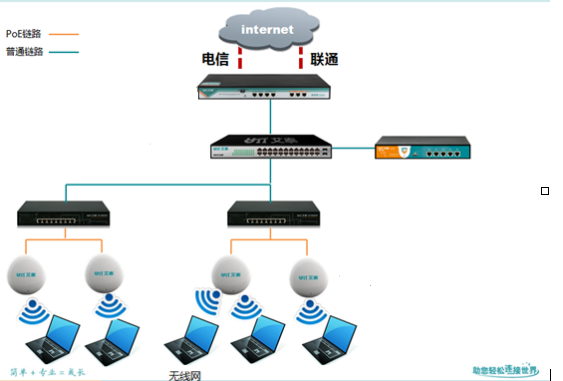

①网络拓扑

②设备清单:

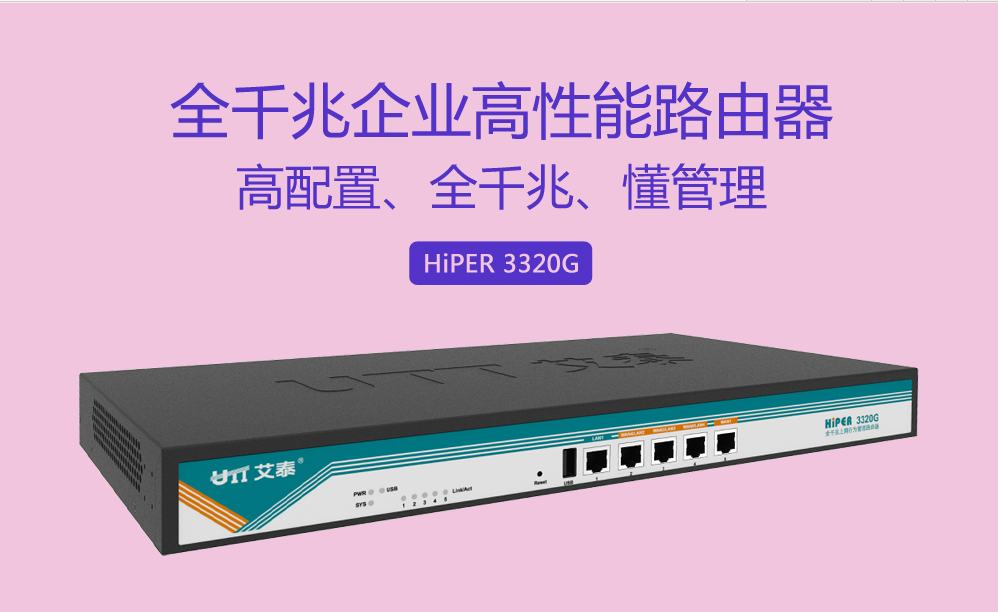

1)艾泰HiPER 3320G
4个100/1000M WAN口,1个100/1000M LAN口支持弹性多WAN,实现LAN/WAN智能互换支持PPPoE/WEB认证,控制用户接入网络支持智能弹性流控,实时优化网络性能一键管控QQ、MSN、P2P、金融、游戏支持多协议VPN,轻松组建虚拟专用网

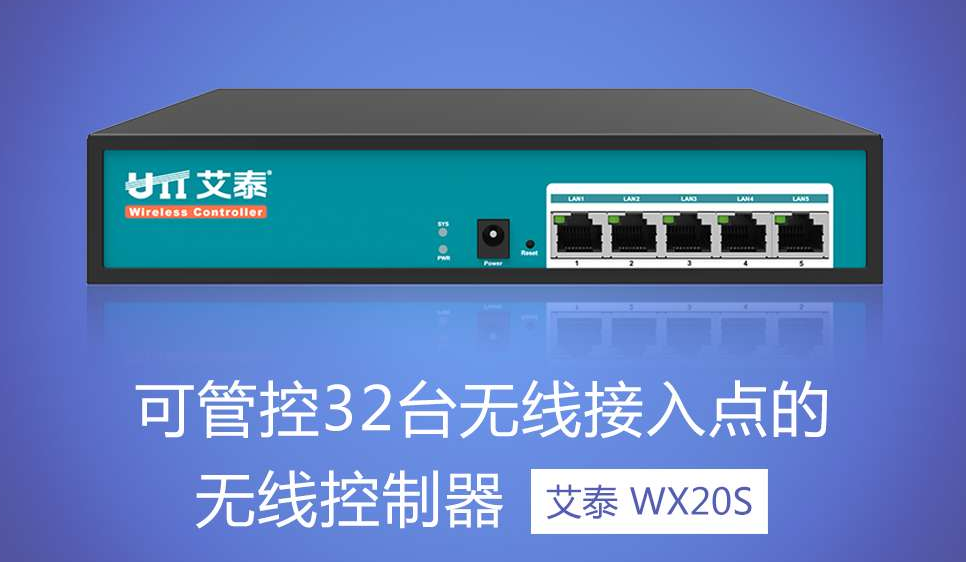

2)艾泰WX20S
支持无线集中管理,能管控32台AP5个10/100M自适应接口支持多服务区划分,实现用户访问权限划分能实现无线终端隔离、AP状态监控及日志审计能实现终端负载均衡、二层AP键漫游

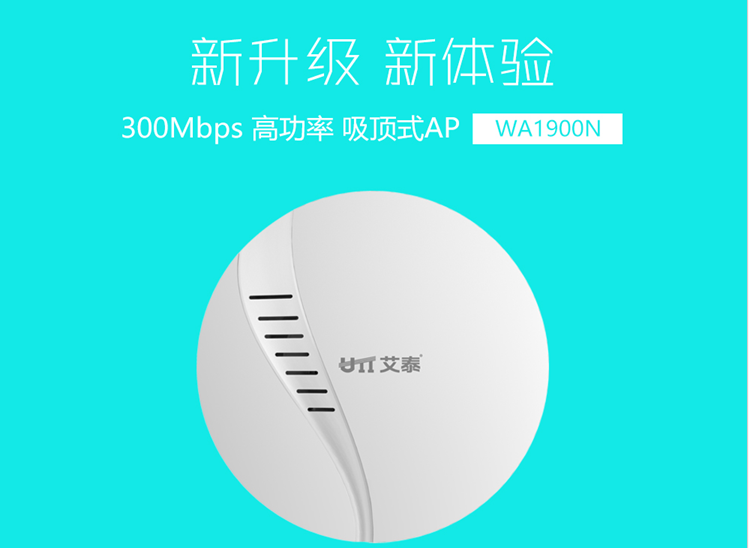

3)艾泰WA1900N
吸顶式设计,胖瘦一体AP提供2个100M RJ-45接口内置2根定向天线,无线速率可达300Mbps配AC使用,实现无线集中管理与控制支持标准PoE受电,电源适配器受电。



四、使用效果

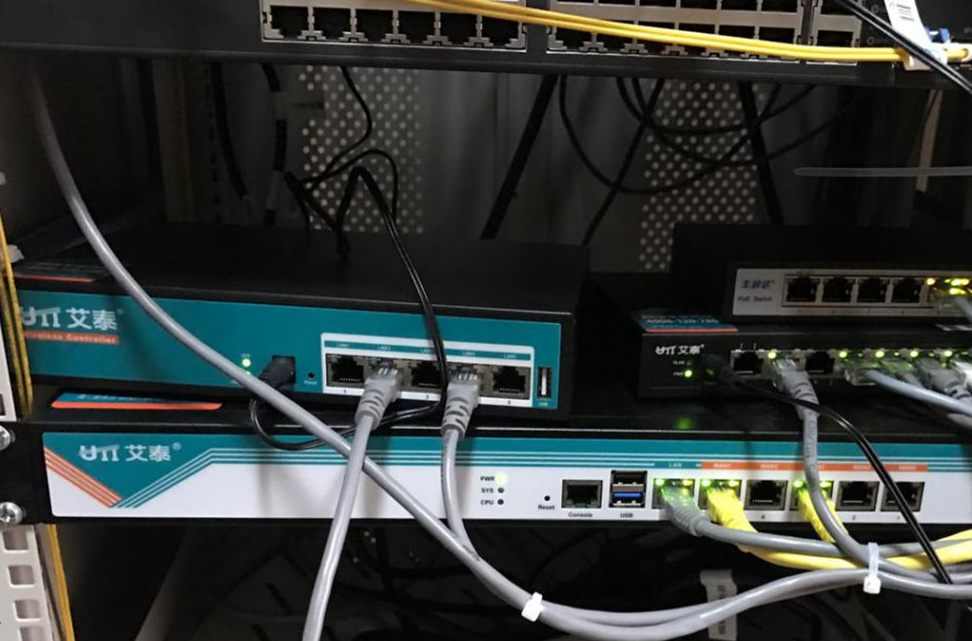

机房图


AP点位图
