艾泰无线成功覆盖南京新世界百货

 一、用户简介

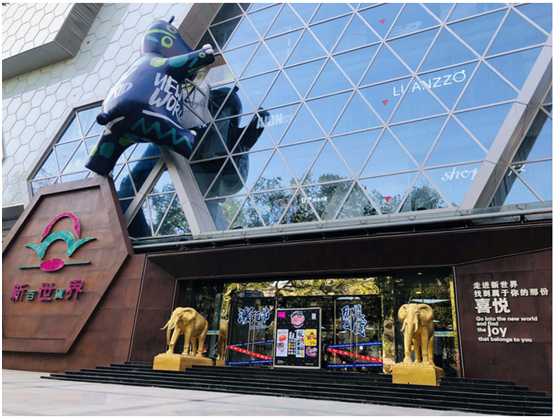

南京新世界百货位于南京市玄武区珠江路,珠江路是南京最繁华的商业街之一,也是知名的电子产品商业街和IT行业聚集地。南京店毗邻珠江路地铁站,交通便捷,地理位置十分优越。 新世界百货共分5层,其中一楼主要经营 珠宝、女鞋、品牌旗舰店 ,二楼为化妆品、流行女装、女士内衣、手袋及配饰,三楼为男士服饰、运动休闲、男鞋、皮具箱包,四楼为健身中心、大食汇,5楼为主题餐厅。总共面积约41,200平方米。


二、用户需求



随着竞争的日益激烈,商场必将向提供丰富智能化服务转变,除为客户提供舒适、方便的购物环境条件外,还应该向顾客提供便捷的WiFi服务。现在越来越多的消费者对于提供免费上网环境的大型商场评价更高。
用户提出以下具体需求:
1. 实现商场内所有区域无线覆盖;
2. 实现用户通过手机认证方式上网;
3. 结合无线探测系统,通过无线WIFI及认证,统计商场内客流量等信息进行大数据汇总;
4. 无线覆盖区域实现无缝漫游;
5. AP通过POE供电,保证设备稳定运行及满足消防相关要求。



三、网络设计:

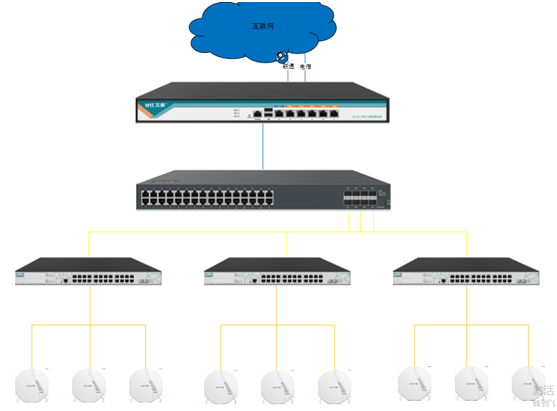

①拓扑图

②产品及功能

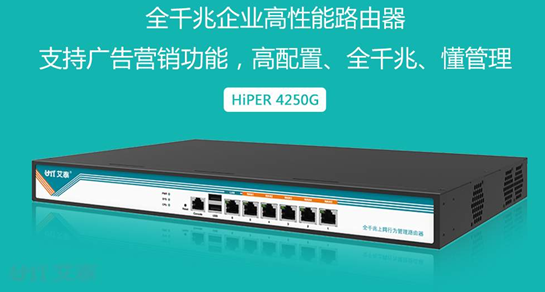

1)主路由艾泰HiPER 4250G

HiPER 4250G采用全千兆设计,拥有5个千兆WAN口和1个千兆 LAN口,支持线路备份、负载均衡、策略路由等,支持集认证、计费、通告于一体的PPPoE Server功能,支持IP与MAC绑定,有效防范ARP攻击,从而保证网络的安全,支持丰富的上网行为管理、上网行为审计、日志管理等,轻松管控内网用户的上网行为;支持IPSec VPN、L2TP、PPTP VPN;支持短信、微信、免认证等多种广告认证方式,方便后续营销。

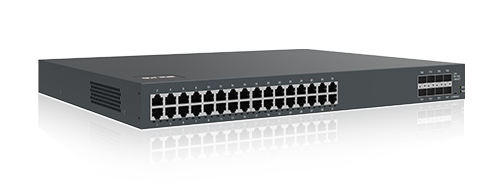

2)核心交换机——艾泰ST5540F

艾泰ST5540F具有32个千兆电口和8个万兆SFP+光口,全线速过滤转发达到168Mbps,支持多种用户认证方式、ACL、IP/MAC/Port多元绑定等,支持强大的流量管理和广播控制功能,多种灵活安全的管控方式,支持静态路由、RIP/OSPF等丰富的三层路由功能。

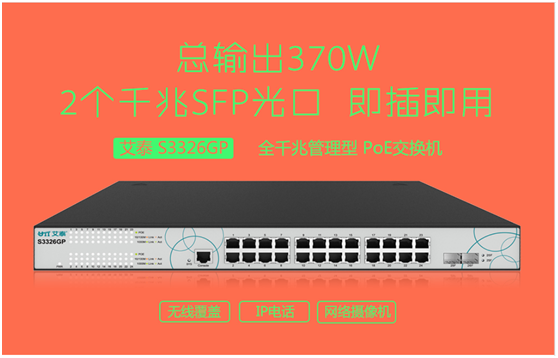

3)PoE交换机——艾泰S3326GP

艾泰S3326GP是一款为满足PoE供电需求而设计的全千兆管理型PoE交换机,其拥有24个千兆自适应RJ-45端口和2个1000M SFP光口(不供电),流量控制保证每个端口的数据传输。最多支持24端口802.3af 15.4W标准或最多12端口802.3at 30W标准,内置工业级电源,电源更可靠;智能供电系统,系统过载保护;即插即用,打破传统电力线布局限制,支持端口汇聚, MAC地址自学习和QoS,VLAN划分以及WEB配置,轻松管理网络;标准机架安装,便于管理。

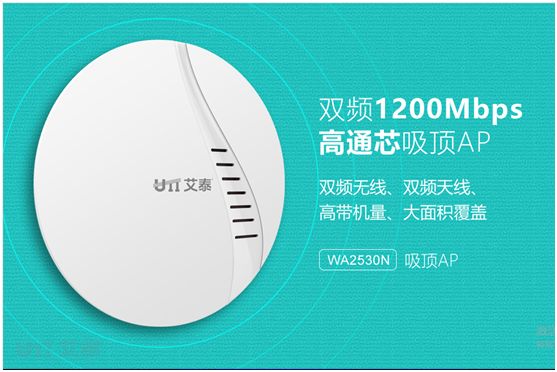

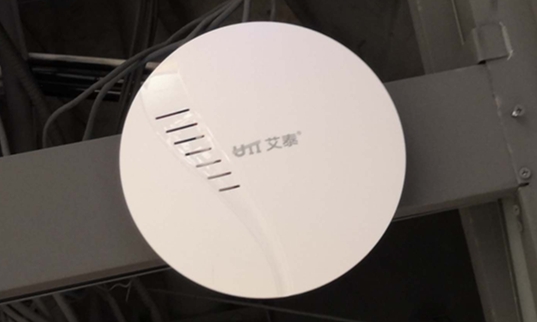

4)吸顶式AP——艾泰WA2530N

WA2530N是一款大功率吸顶式胖瘦一体式AP,拥有2个百兆自适应 RJ-45接口;支持11AC wave2标准,支持MU-MIMO技术,内置双频高增益天线,无线传输速率可达1200Mbps;灵活供电模式,支持IEEE 802.3af PoE受电标准,一根网线接入在传输数据的同时实现电力传输,省时省力;灵活组网,无需软硬件切换,可以和艾泰无线控制器类的产品配套使用;支持WPA-PSK/WPA2-PSK加密、无线MAC过滤,保证网络安全性;双频并发,带机量可达50台。


四、使用效果

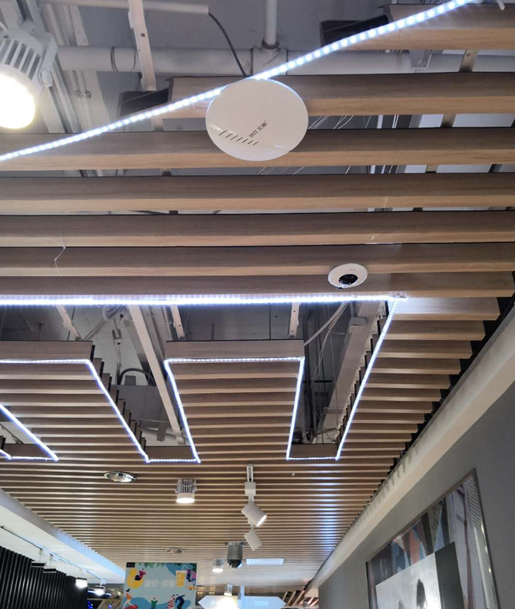

AP点位图

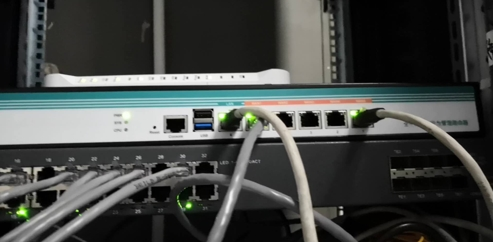

机房图

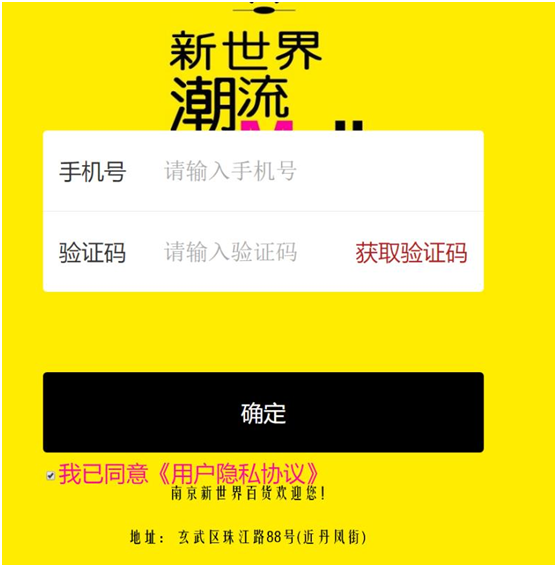

用户认证入口界面
