艾泰无线成功覆盖长春新区空港实验学校

 一、用户简介

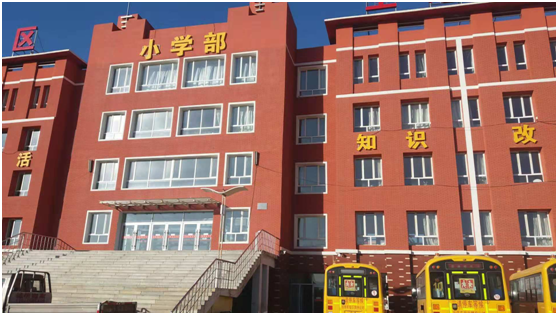

吉林省长春新区空港实验学校位于吉林省长春市九台区空港经济开发区中川北街以东长白山路以南大河西街以西天目山路以北,占地面积为91,923平方米,总建筑面积为57,200平方米。学校十分重视学生的全面发展。

二、用户需求



学校作为师生共同生活工作的场所,随着智能手机、平板电脑等智能终端的不断普及,传统的有线接入早已无法满足现阶段网络需求,无线网络的普及对校园信息化建设,教师移动办公等方面起到了很大的助力作用,因此无线解决方案势在必行。
用户结合实际情况提出以下需求:
1、保证学校行政楼,教学楼,实验楼,食堂,体育馆等区域无线无死角覆盖;
2、为了保障无线接入点的稳定运行,采用POE交换机统一供电;
3、所有的无线接入点需要由无线控制器统一进行管理,可视化进行管理与操作。



三、网络设计:

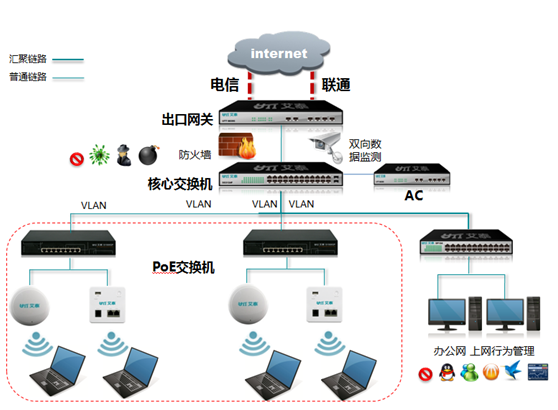

①拓扑图

②产品及功能

1)主路由HiPER4330G
艾泰HiPER4330G拥有3个千兆WAN口和3个千兆LAN口,可以实现带宽叠加、线路备份,保证网络的稳定运行。19寸的铁壳设计也有助于散热,保证不会因为过热而影响网络。多条VPN通道,灵活组建虚拟局域网,可以建立安全高速的VPN通道。多种认证方式,支持用户多种方式登录网络。全面上网行为管理,能够对主流的应用进行上网行为管控;一网两制,可以设置一部分人使用特定的应用;可以有效过滤各类小文件,保障网络安全。内置ARP双重防护,支持IP与MAC地址绑定,有效防止内/外网ARP欺骗;攻击防护,支持内/外网攻击防护功能,可有效防范攻击行为。

2)接入层交换机SG1224
SG1224是一款非管理型交换机,提供24个10/100/1000M自适应RJ-45端口,每个端口最高可提供2000Mbps的双向传输速率,拥有高速的带宽处理能力;所有端口均具备线速转发能力;支持端口自动翻转;支持IEEE 802.3x全双工流控和Backpressure半双工流控;低功耗,绿色环保;支持MAC地址自学习;标准机架安装,即插即用,无需管理,省时省力。

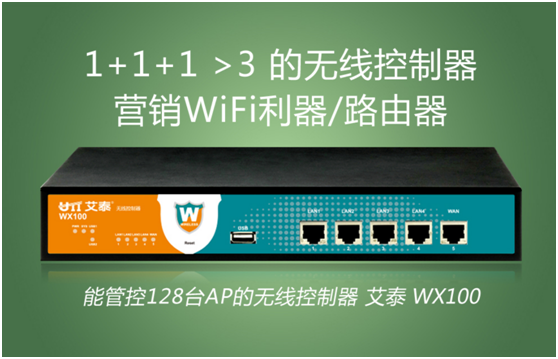

3)AC控制器WX100
WX100拥有1个千兆 WAN口,4个千兆 LAN口;支持无线集中管理,能同时管控128个AP;支持多服务区划分,实现用户访问权限划分,保障网络的安全;支持PPPoE/WEB认证,管控内网用户接入;同时能与艾泰免费开放的Greenwifi营销平台对接,实现微信、短信、免认证接入和广告推广等;丰富的上网行为管理,管控QQ、MSN、游戏等。

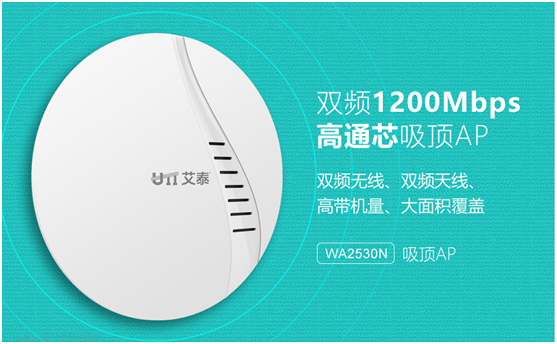

4)吸顶AP WA2530N
 WA2530N是一款大功率吸顶式胖瘦一体式AP,拥有2个百兆自适应 RJ-45接口;支持11AC wave2标准,支持MU-MIMO技术,内置双频高增益天线,无线传输速率可达1200Mbps;灵活供电模式,支持IEEE 802.3af PoE受电标准,一根网线接入在传输数据的同时实现电力传输,省时省力;灵活组网,无需软硬件切换,可以和艾泰无线控制器类的产品配套使用;支持WPA-PSK/WPA2-PSK加密、无线MAC过滤,保证网络安全性;双频并发,带机量可达50台。

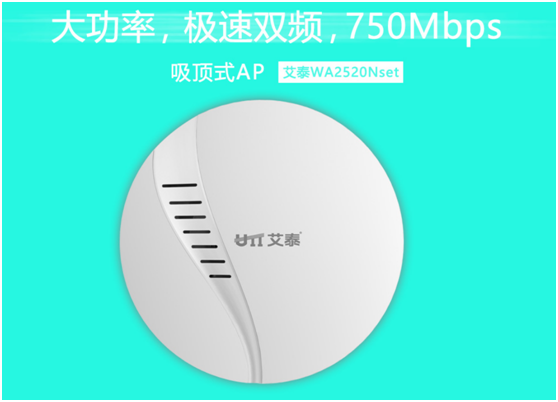

5)吸顶AP2520N
WA2520N是一款胖瘦一体吸顶式大功率AP,提供2个10/100M自适应 RJ-45接口,支持802.11AC标准,2.4GHz、5GHz双频并发,内置3根天线,无线传输速率可达300Mbps,并支持PoE及电源适配器受电。WA2520N配合AC使用,实现无线集中管理与控制,打造AC+AP整体无线覆盖方案。


四、使用效果

AP点位图

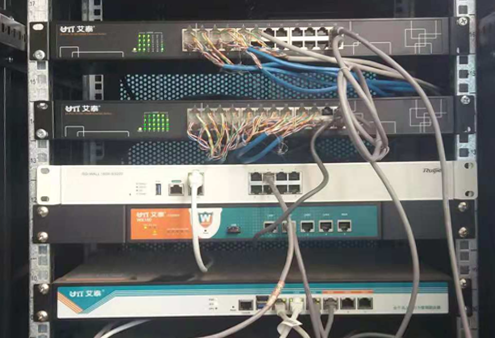

机房图
