距离不是问题，搭建商务酒店办公网络
距离是阻碍爱情发展的最大因素之一，而距离对于收获面包，收获成功就不是问题了。艾泰针对商务酒店的出差一族，配备了最完美的办公网络环境，具体的配置方案如下：
出差网络需求：
1. 局域网划分为客房、VIP、办公等区域，须通过交换机VLAN功能实现三个区域两两之间隔离，禁止相互访问。
2. 为方便客人自带笔记本电脑上网，需要支持即插即用功能，使得客人无须修改自带笔记本电脑的网络连接。
3. 酒店网络是开放式的，虽然带宽资源较为充足，但仍然需要通过带宽管理，防止带宽资源被滥用。
解决方案：
1. 通过艾泰交换机SG3224F与SG2124F搭建起局域网，将SG3224F用于核心，SG2124F用于分支。在核心交换机SG3224F上配置端口VLAN功能，使得连接客房、VIP、办公的分支交换机划归到不同VLAN中，以实现数据隔离。例如：客房区域共有80台电脑，使用4台分支交换机连接；VIP区域共有20台电脑，使用1台分支交换机连接；办公区共有40台电脑，使用2台分支交换机连接。其中，客房区域的4台分支交换机连接到核心交换机的1-4号端口；VIP区域的1台分支交换机连接到核心交换机的5号端口；办公区域的2台分支交换机连接到核心交换机SG3224F的6-7号口端口。可在核心交换机上设置3个VLAN，其中VLAN1包含1-4号端口以及连接网关的24号端口（配置如下图所示），VLAN2包含5号端口以及连接网关的24号端口，VLAN3包含6-7号端口以及连接网关的24号端口。
.jpg)
配置VLAN1
2. 在连接客房区域及VIP区域的分支交换机SG2124F上，可基于每个端口划分VLAN，实现客房区域内以及VIP区域内的电脑两两之间隔离开来。
3. 为方便客人自带笔记本电脑上网，实现客人无须修改自带笔记本电脑的网络连接即可照常上网，可通过配置艾泰网关5830G的即插即用功能。
配置即插即用
4. 酒店网络是开放式的，虽然带宽资源较为充足，但仍然需要通过带宽管理，防止带宽资源被滥用。通过艾泰网关UTT5830G分组限速，实现针对客房、VIP、办公等区域不同带宽管理尺度。例如：办公区域电脑的IP地址为192.168.1.2至192.168.1.41，对该区域的电脑上网最大上行速率控制在1Mbit/s以内，最大下行速率控制在2Mbit/s以内，配置如下图所示。

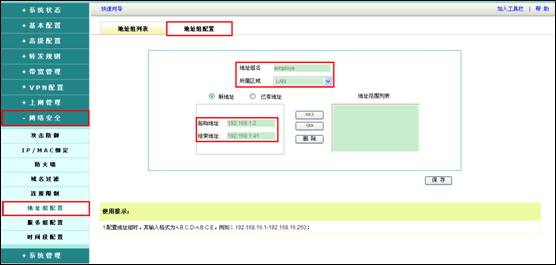

1) 在艾泰网关UTT5830G的WebUI -> 网络安全 -> 地址组配置页面中，配置办公区域电脑地址组。
配置办公区域电脑地址组

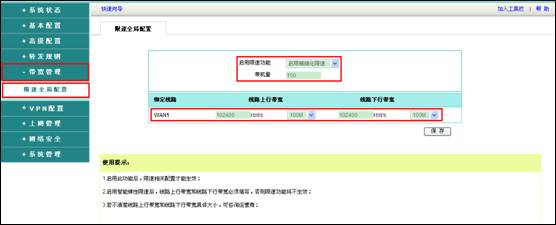

2) 在艾泰网关UTT5830G的WebUI -> 带宽管理 -> 限速全局配置页面中，选择精细化限速，并填入上网电脑总数以及上网线路带宽。
配置精细化限速模式

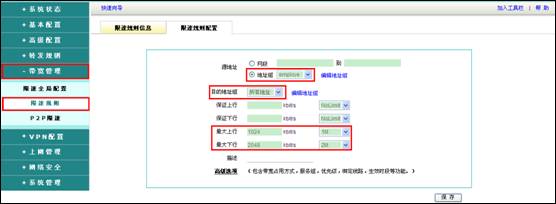

3) 在艾泰网关UTT5830G的WebUI -> 带宽管理 -> 限速规则配置页面中，配置针对办公区域电脑的限速规则，最大上行速率1Mbit/s，最大下行速率2Mbit/s。
配置针对办公区域电脑的限速规则

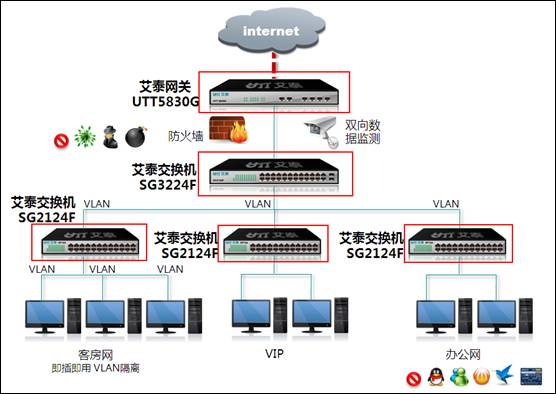

网络拓扑图：
产品介绍：
1. 艾泰网关UTT5830G
UTT5830G采用全新的全千兆架构，LAN口千兆+WAN口千兆+底层硬件架构（64位高性能网络专用处理器、DDR内存）保证核心千兆处理能力，拥有超强的数据包处理能力，可满足多条百兆光纤的线速转发，更加有效的处理多种业务的上网需求，满足拥有高带宽需求的中大型企业、酒店、连锁经营等机构高速数据传输的需求。

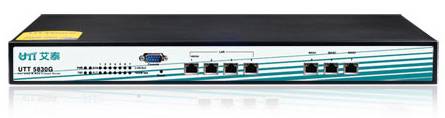

艾泰网关UTT5830G
2. 艾泰交换机SG3224F
SG3224F 光纤全千兆管理联动型交换机是一款二层线速以太网交换机产品，它提供了8个10/100/1000M自适应 RJ45端口，16个1000M SFP光纤接口。SG3224F提供WEB管理界面，支持交换机发现、联动管理功能提供IP、MAC、Port、ARP、DHCP欺骗防御功能，独特的安全防御特性在网络中心提供安全保障；支持网刻分流、特色服务器、端口汇聚、端口限速、QoS、VLAN、广播风暴抑制等等，扩展性能极佳，是一款组建千兆主干的安全网络首选设备。

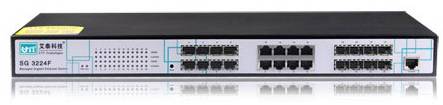

艾泰交换机SG3224F
3. 艾泰交换机SG2124F
SG2124F是全千兆安全联动交换机产品，提供24个10/100/1000M自适应RJ45端口，支持链路聚合、VLAN管理、QoS等功能，满足对高性能及智能化管理有需求的网络环境，适合用户组建经济高效的千兆网络。
艾泰交换机SG2124F
