单WAN口设备与多WAN口设备的WAN2口如何建立IPSEC VPN
文档编号:1229
浏览:6318 评分:6
最后更新于:2012-06-27
此文件基于UTT 3640 V12版本
用户需求：
总部通过UTT 3640双线路上网，分部使用HiPER 811上网，想实现通过HiPER 811和总部的UTT3640的WAN2建立IPSEC VPN。
网络环境：
HiPER 811和UTT 3640都是通过固定IP和公网相连，HiPER 811WAN1口IP为：192.168.0.14，网关为：192.168.0.1，LAN口IP为：192.168.16.1；
UTT 3640WAN2口 IP为：192.168.0.43，网关为：192.168.0.1，LAN口IP为：192.168.20.1（因为这是在一个局域网中模拟外网环境，所以IP地址大家可能有点疑惑，大家在配置的时候WAN口的IP地址地和网关地址就是运营商提供的地址）。
配置过程：

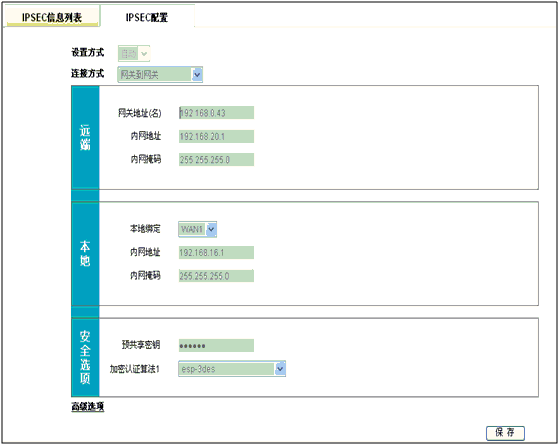

1、 在HiPER811端设备上配置，VPN配置—> IPSec —>IPSEC配置，如下图：

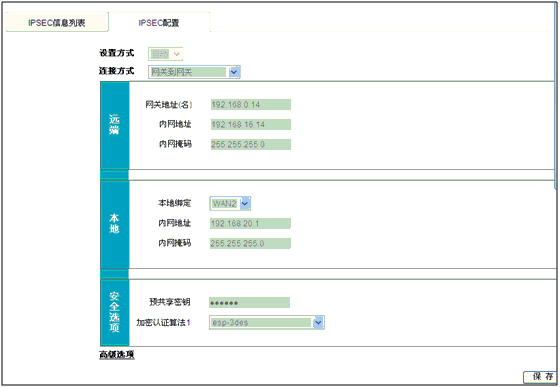

2、在UTT3640端设备上的配置，VPN配置—> IPSec —>IPSEC配置，如下图：

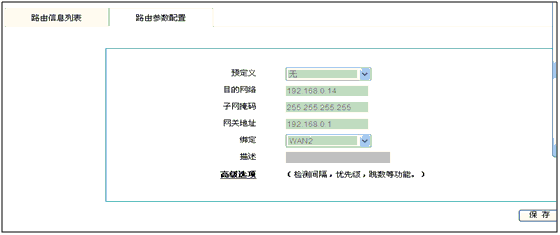

3、在UTT3640端设备上 高级配置—>路由配置—>路由参数配置 里面添加一条路由，如下图：

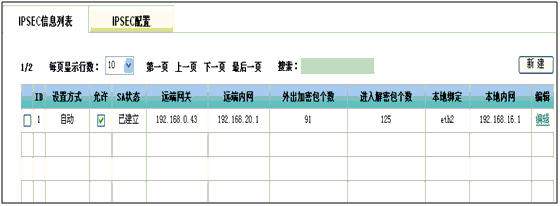

到此就可以在VPN配置—> IPSec —>IPSEC信息列表里看到已建立的信息，如图：

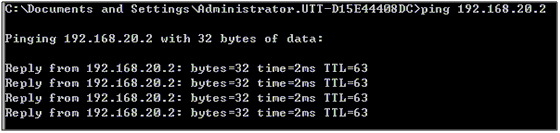

测试VPN两端内网可互访
