HiPER 510W与HiPER 811互联PPTP VPN
文档编号:1247
浏览:7094 评分:12
最后更新于:2012-09-05
此文档基于HiPER 811 v10版本和HiPER 510W v1.0.1版本。
网络环境：
某公司总使用艾泰科技HiPER 811设备（ReOS平台软件），分部使用的是艾泰科技HiPER 510W3G无线路由器（ReOS SE平台软件），分部主要使用3G方式接入互联网，内网有两个硬盘录像机，需要时刻通过VPN将分部的视频数据传到总部的视频服务器进行保存。

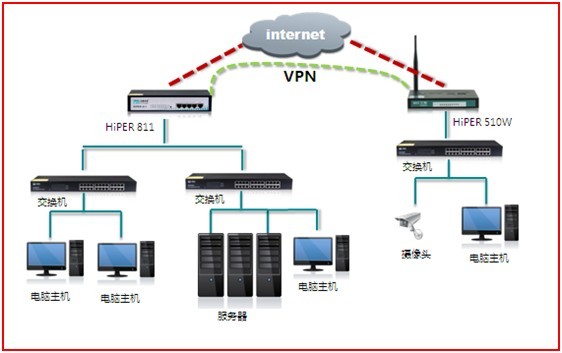

网络拓扑图：
配置方法：
总部的HiPER 811设置（VPN服务器端）

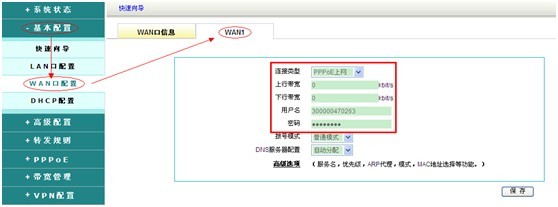

1、 总部的HiPER 811外网线路是PPPoE线路接入，首先配置线路，进入“基本配置->WAN口配置”，如图所示：

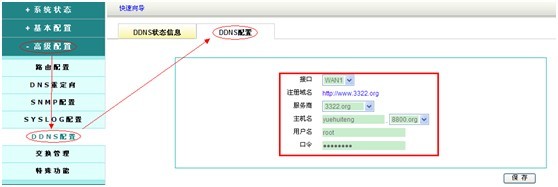

2、 连接VPN时，客户端需要填写服务器端wan口固定地址，由于PPPoE线路地址不固定，所以需要申请一个ddns动态域名，将动态的地址与固定的域名关联。进入“高级配置->DDNS配置”界面，配置方法如图所示：

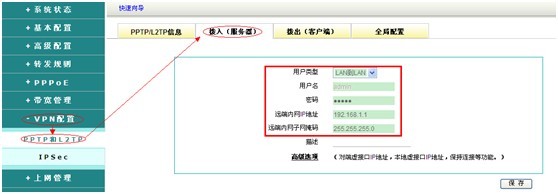

3、 进行VPN配置，进入“VPN配置->PPTP和L2TP->拨入（服务器）”界面，配置方法如图所示：

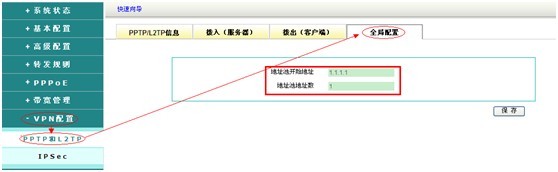

4、 配置VPN的全局配置，进入“VPN配置->PPTP和L2TP->全局配置”，配置方法如图所示：
分部的HiPER 510W设置（VPN客户端）

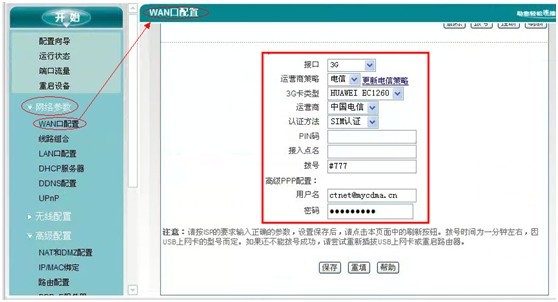

1、 分部的设备3G网络接入，首先配置线路，进入“网络参数->WAN口配置”，配置方法如图：

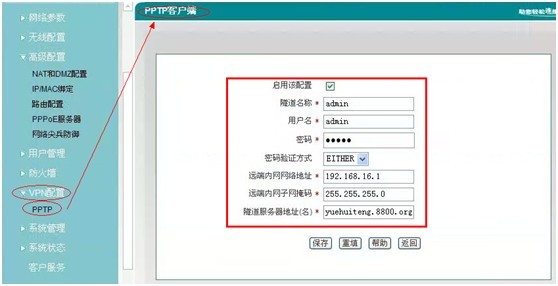

2、 配置VPN，进入“VPN->PPTP”，配制方法如图所示：

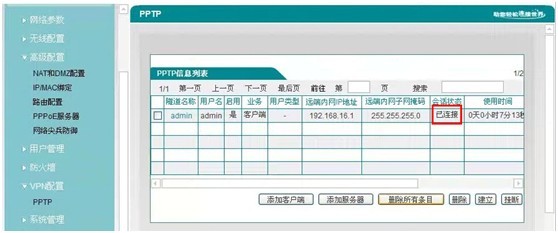

3、 连接VPN。
至此，VPN配置完毕。
