从外网访问内网2级路由器的界面
文档编号:2029
浏览:4754 评分:3
最后更新于:2016-04-19
此文档是基于D915W v2.5.2版本
需求描述：
从外网如何远程管理内网二级路由器。
设备环境：
D915W是一级路由器，D904W是二级路由器，D915W的LAN1口接D904W的LAN1口，D904W的DHCP功能关闭，作为无线交换机使用。
排查步骤：

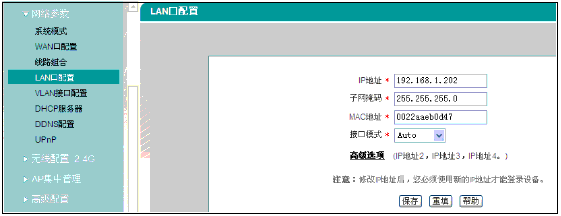

1、在网络参数—>LAN口配置，配置D904W的LAN口IP地址，和D915W同网段，不同IP地址，如图所示：
2、在高级配置—>路由配置，配置D904W的默认路由，网关指向D915W的LAN口IP地址绑定在D904W的LAN口，如图所示：
3、登录D915W，在高级配置—>NAT和DMZ配置—>NAT静态映射，配置D904W的端口映射，内部IP地址是D904W的LAN口IP地址，内部端口是80，外部端口是8089，绑定在WAN1口，如图所示：
4、在网络参数—>WAN口配置中，查看1级路由器的外网地址，这里是模拟环境测试，用192.168.60.21作为1级路由器的外网地址，如图所示：
5、这边测试，在网址输入http://192.168.60.21:8089，即输入1级路由器的外网地址：外部端口，如图所示，可以正常访问
至此配置完毕。
