SE 3.0软件版本如何配置L2TP VPN客户端

文档编号:2383
浏览:4779 评分:3
最后更新于:2017-06-12

此文档基于商睿6530GV4v3.0.0版本


问题描述：

商睿6530G和4240G建立L2TP VPN。4240G作为L2TP服务端，LAN口地址为192.168.1.1；6530G做L2TP客户端，LAN口地址为192.168.8.1。

配置步骤：

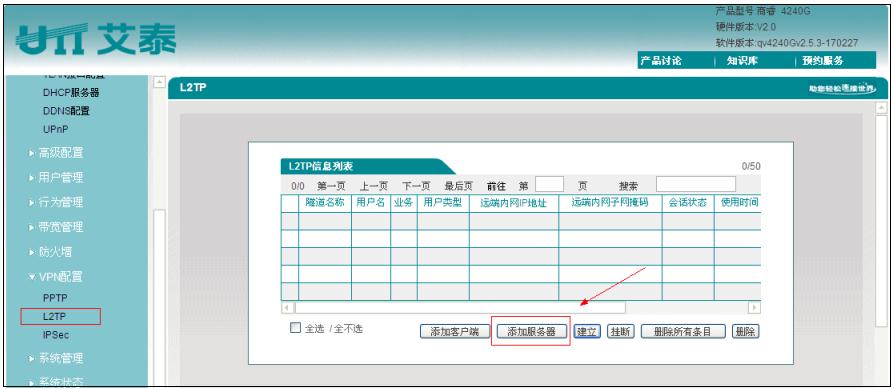

1、登录4240G的web页面选择VPN配置->L2TP，点击添加服务器，添加一个L2TP服务端，配置如图1图2所示：


图1


图2

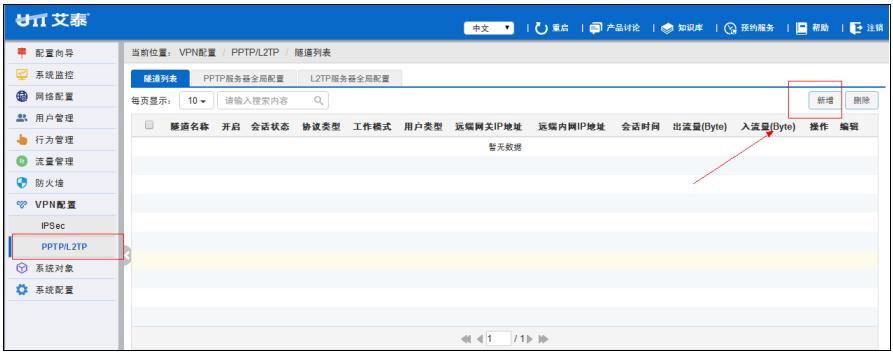

2、登录6530G的web页面，选择VPN配置->PPTP/L2TP，点击右上方新增，如图3所示：


图3

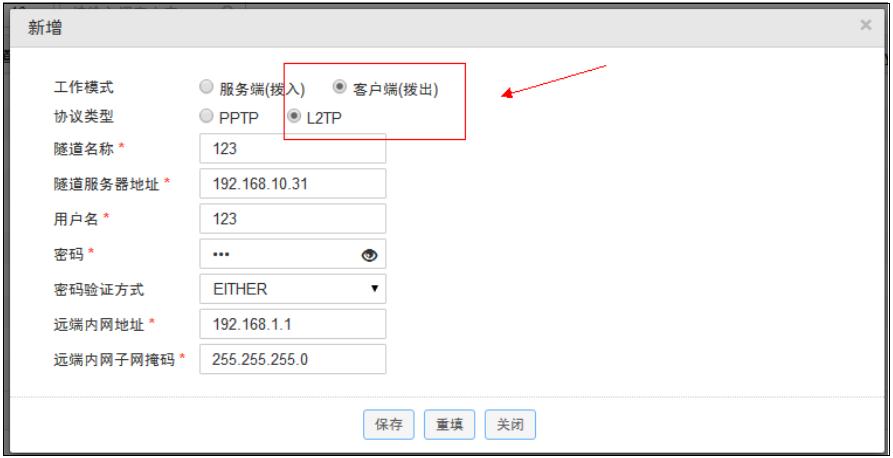

3、选择客户端（拨出）->L2TP，配置好隧道名称、隧道服务器地址、用户名、密码和远端内网信息之后之后，点击保存，如图4所示：


图4

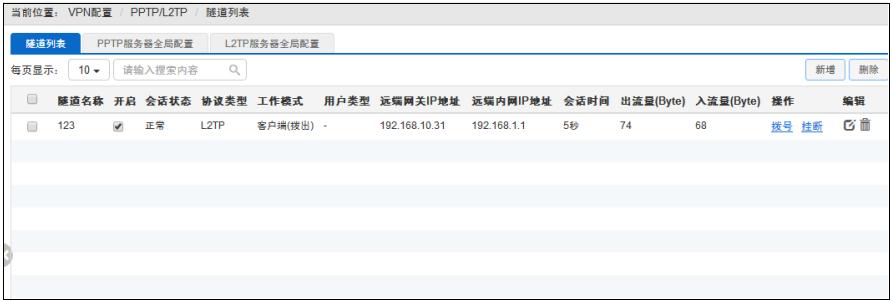

4、查看VPN会话状态显示正常，测试ping对方内网正常，至此配置成功，如图5、图6所示：


图5


图6
