一、用户简介

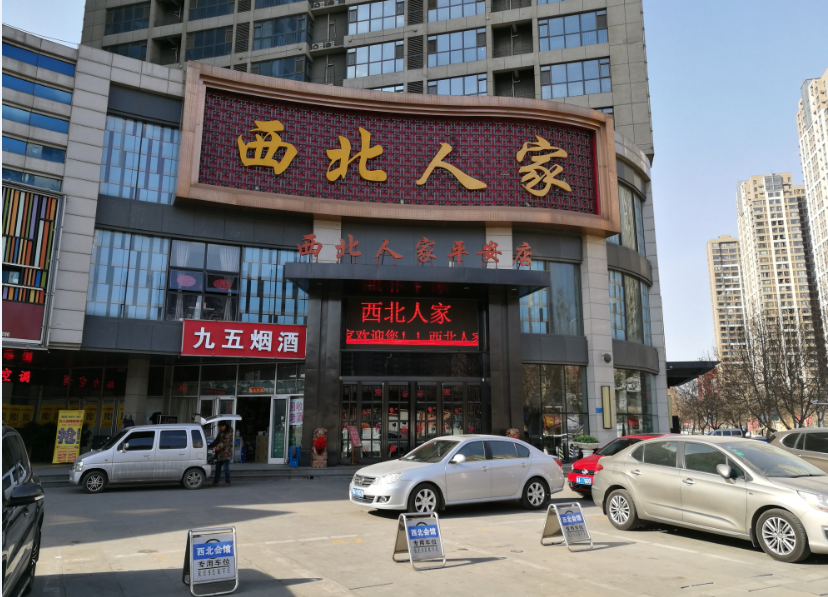

西北人家有限公司是近年来在石家庄餐饮市场迅速崛起并有着良好发展空间的一家大型餐饮连锁企业，总经营面积达2万平方米，职工近千人。西北人家的旗舰店位于省会西北部，和平西路598号，酒店装修风格独特，参照山、陕等地风土人情及当地特有的建筑风格，由省会资深设计师精心设计而成，整体布局极具西北特色。

二、用户需求
①饭店环境实现无死角无线覆盖；
②办公及顾客使用网络隔离开来保证网络安全；
③使用POE供电保障安全及问稳定；
④顾客使用微信认证关注饭店公众号实现上网。

三、网络设计
①网络拓扑图

②产品型号及功能：
1）HiPER 4240G
4个10/100/1000M WAN口，4个10/100/1000M LAN口；一键管控QQ、MSN、P2P、金融、游戏；内置PPPoE服务器，控制用户接入网络；支持IP与MAC绑定，有效防范ARP攻击；支持智能带宽控制，灵活管控用户带宽；支持连接数限制，可有效限制P2P软件；30条并发VPN会话，灵活组建虚拟局域网；支持短信、微信、免认证等多种广告认证方式。

2）WA1900N
高通芯片方案，胖瘦一体吸顶AP；提供2个100M RJ-45接口；内置2根定向天线，无线速率可达300Mbps；配合AC使用，实现无线集中管理与控制；支持标准PoE受电，电源适配器受电。

3）WX20S
支持无线集中管理，能管控32台AP；5个10/100M自适应接口；支持多服务区划分，实现用户访问权限划分；能实现无线终端隔离、AP状态监控及日志审计；能实现终端负载均衡、二层AP键漫游。


4）S908P
9个10/100M自适应RJ-45端口；8个端口支持IEEE 802.3af/15.4W 48V输出；内置工业级电源，电源更可靠；智能供电系统，系统过载保护；即插即用，打破传统电力线布局限制。

四、使用效果

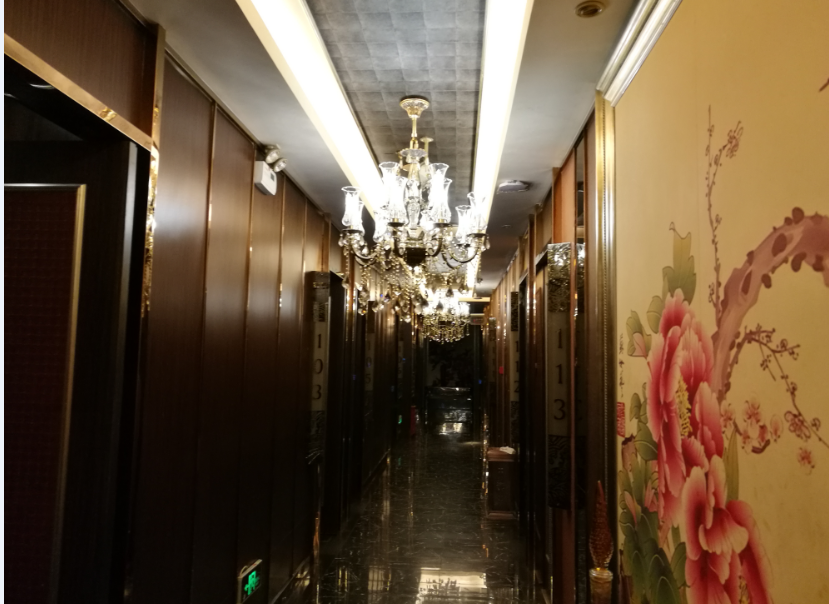

AP点位
