企业网络“e”化管理 告别繁琐

2011-06-29

用户需求：



    1.从移动与电信各申请了一条上网线路，移动线路是2M带宽的光纤固定IP接入方式，电信线路是2M带宽的PPPoE拨号接入方式。局域网电脑分为两个IP地址段 192.168.16.0/24与192.168.1.0/24，要求IP地址为192.168.16.0/24的电脑上网走移动线路，IP地址为192.168.1.0/24的电脑上网走电信线路。



    2.要求对IP地址为192.168.1.0/24的电脑上网通过电信宽带线路时，只允许访问TCP协议的21、80、443等几个端口的数据通过，屏蔽其余端口，防止因下载、PPS等应用占用网络资源。



    3.HiPER 2620作为DHCP服务器，为局域网电脑自动分配IP地址，要求DHCP服务器分配IP地址段为192.168.16.0/24，使之通过移动线路上网。



网络拓扑图：







解决方案（路由器版本以ReOS V10版本为例）：



    1、当WAN1口接移动线路，WAN2口接电信线路时，通过HiPER 2620的策略路由功能（WebUI-高级配置-策略路由），设置源地址为192.168.16.1-254的电脑，到目的所有地址的所有服务，绑定在WAN1口；源地址为192.168.1.1-254的电脑，到目的所有地址的所有服务，绑定在WAN2口。可实现局域网两个IP地址段分别通过移动、电信线路上网。

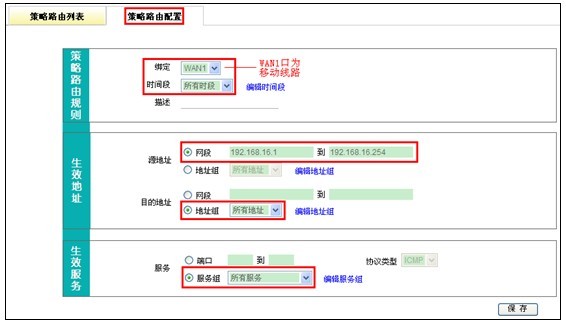

策略路由—移动线路承载192.168.16.0/24网段的上网数据

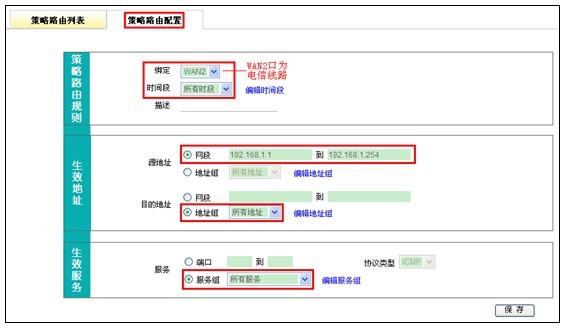

策略路由—电信线路承载192.168.1.0/24网段的上网数据



    2、针对通过电信线路上网的电脑做只允许访问TCP协议的21、80、443等几个端口的数据通过，屏蔽其余端口的操作可通过HiPER 2620的防火墙功能（WebUI-网络安全-防火墙）实现。先将需要放通的几个端口设置成一个服务组（WebUI-网络安全-服务组配置），然后配置防火墙策略将该服务组引用，动作设置为允许，再配置一条防火墙策略将这部分电脑访问其他端口的数据禁止即可。

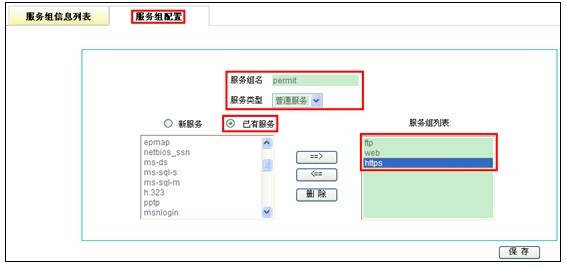

服务组配置—设置允许的TCP协议21（ftp）、80（web）、443（https）等端口的服务组

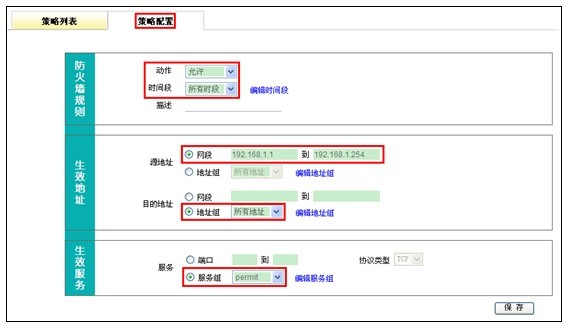

策略配置—放通局域网IP地址为192.168.1.0/24网段访问TCP协议21、80、443端口






策略配置—禁止局域网IP地址为192.168.1.0/24网段的所有服务

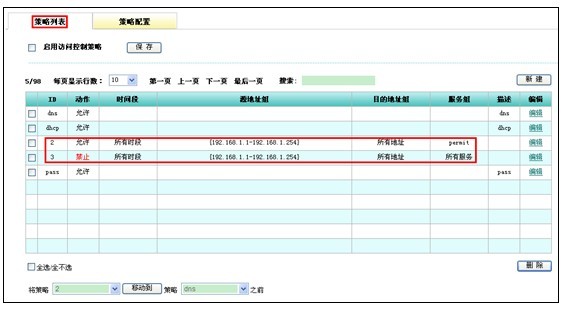

策略列表—允许在前、禁止在后

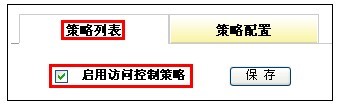

启用访问控制策略



    3、通过HiPER 2620的DHCP服务器功能（WebUI-基本配置-DHCP配置），设置起始IP地址为192.168.16.1，子网掩码为255.255.255.0，总地址数为253（视需要自动获取IP的电脑数量而定），网关地址为192.168.16.1，租用时间为3600秒，主DNS服务器填写移动线路主DNS服务器，备DNS服务器填写移动线路备DNS服务器。通过上述配置，可使得局域网电脑自动获取到192.168.16.0/24网段的IP地址，并通过移动线路上网。

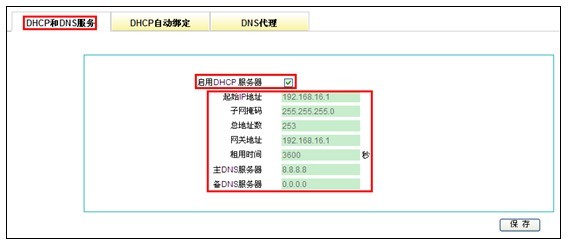

DHCP配置
