交换机端口VLAN设置
文档编号:1333
浏览:14782 评分:29
最后更新于:2012-11-10
此文档基于交换机SG2124F的V2.0_sp版本来介绍
前言：
小区网络环境采用PPPoE协议作为接入控制是目前主流的方式。当小区用户数较大的时候，为了减少广播包对PPPoE接入稳定性的影响，一般建议在核心交换机上做端口VLAN管理，把不同楼层或者片区分在不同VLAN里。
配置：

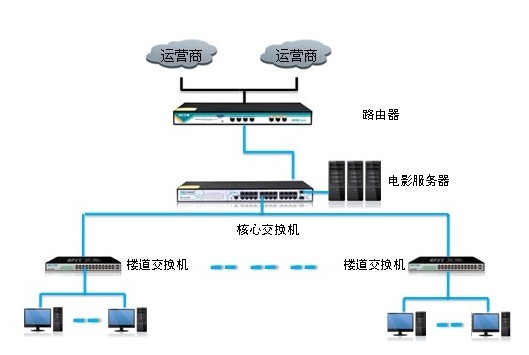

接下来，以交换机SG2124F举例说明配置步骤。在举例中，我们假设核心交换机的23端口连接电影服务器，24端口用于上联开通了PPPoE服务的路由器，1到22端口分别连接不同楼道的交换机，并且需要将1到22口分别划分到VLAN1到VLAN22。
图1
1、 在交换机管理界面的高级配置->端口VLAN菜单里填写组号为2的VLAN，包含端口2和端口23、24。
图2
2、 按照相同方法增加3、4、5到22组号的VLAN，每个组号里包含对应的端口和23、24端口。如下图：
图3

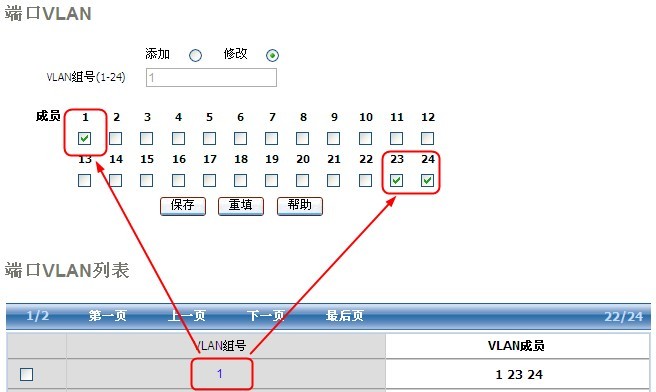

3、 端口VLAN列表中点击组号为1的组。只保留端口1和端口23、24，然后保存。
图4

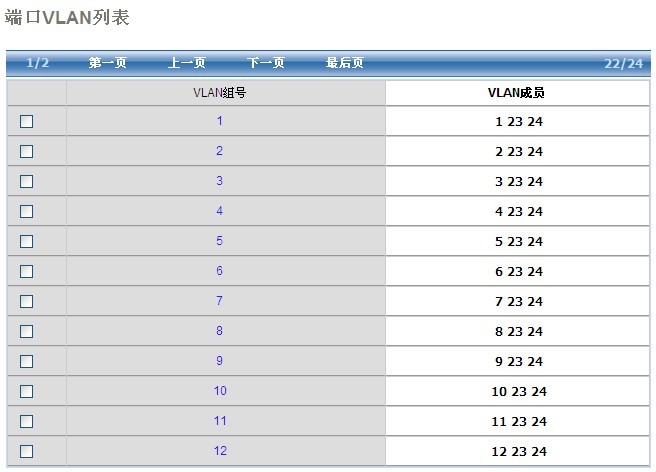

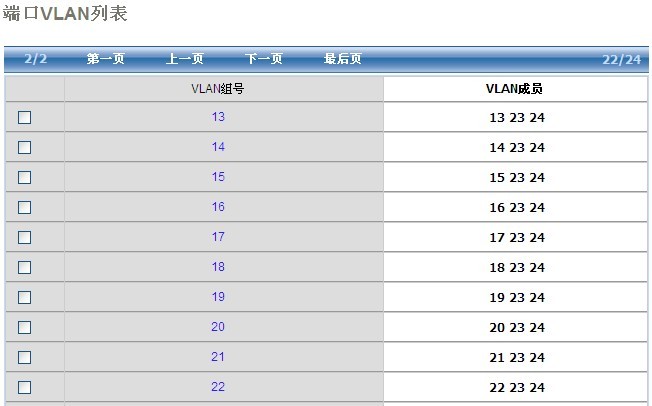

4、 完全配置后效果如下图：
图5
这样就实现了端口1到22分别在不同VLAN并互相隔离。23、24可与每个VLAN的端口互通。
