本文基于智尊NE2200的V1.1.0版本与交换机SG2124F的V2.0版本
前言：
全球网吧业最发达的是中国，产业越发达竞争也就越激烈，当中国的网吧从百兆进入千兆时，我们遭遇了全球经济危机，网吧业也没能幸免，在这种时期是什么原因造成了有的网吧生意红火，有的网吧生意冷清？抛开地理位置、装修环境、服务内容等因素，网速依然是网吧立于不败之地的关键因素，上网速度越快，越能够吸引网民驻足。
网吧需求：
网吧采用无（硬）盘架构，现有150台客户机，2台无盘服务器，1台收费机，1台公安监控服务器。
1.内网数据交互量大
在无（硬）盘环境中，对网络的依赖性很高，客户机几乎所有的数据都要通过网络途径从无盘服务器上来获取，所以无盘环境下，网络重点需要考虑内网带宽是否充足。
2.高稳定性要求
网吧是一个营业场所，以网络为生，网络方面需要有很高的稳定性。网吧常见有游戏，浏览网页，聊天，视频，下载等应用，因此要求网络设备具备较高的数据转发能力。
解决方案
方案介绍
网关/路由器选取艾泰科技的NE2200全千兆高性能网关。艾泰智尊系列高性能网关是艾泰科技针对高负载网吧市场、教育行业量身打造的全系列网关产品。NE2200采用全新的FurtherII架构高性能网络专用核心处理器，主频高达1.6GHz，独特3WAN/4LAN全千兆设计，业界高配1G DDR3内存，成倍提升内存处理能力。相比其他品牌在内存处理能力方面表现更为快速、强劲。配合艾泰科技自主研发的ReOS SE网络操作系统，为客户提供高效、稳定的网络接入环境。NE2200为多WAN口支持多线路实时备份和负载均衡，支持电信/移动/联通路由策略，解决国内电信重组后新的互联互通问题。四个千兆LAN口设计符合现在局域网的内网高带宽需求，全面满足内网在线电视、无盘服务等高带宽应用。
网吧的客户机共计150台，无盘服务器2台，电影服务器1台，公安监控服务器1台，收费机1台。选用艾泰科技SG 2124F 24口全千兆安全联动型交换机与SG 2024TF 24口全千兆汇聚型交换机作为构建局域网的基础设备。SG 2124F与SG 2024TF均支持线速转发，具备48Gbps的背板带宽，最为鲜明的特色在于这两款交换机支持端口汇聚功能，可实现交换机满负荷运转以应对无盘环境下局域网数据量大的问题。
1、网关/路由器NE2200的多线路接入功能：
网关NE2200支持3个WAN口，最多可同时接入3条上网线路，亦可实现光纤+ADSL混搭模式。
2、网关/路由器NE2200的智能流控功能：
完全智能化的带宽管理，给客人带来最佳的上网体验。只需填写上网线路的实际带宽即可，NE2200将根据在线电脑的数量自动调配每台电脑上网需要的流量，优先保证网络游戏和浏览网页的数据。在上网人少时，电脑下载速度快，避免带宽被浪费；在上网人多时，保证游戏不卡。
3、网关/路由器NE2200的端口镜像功能：
为配合公安监控服务器对内网客户机的上网数据进行监控，可将公安监控服务器连接至网关NE2200的LAN1口，将中心交换机SG 2124F接至LAN2口，启用网关NE2200的端口镜像功能后，来自LAN2口的内网上网数据将被复制一份从LAN1口发给公安监控服务器。
4、中心交换机SG 2124F与分支交换机SG 2024TF之间做端口汇聚：
网吧共有150台无盘客户机，依靠2台无盘服务器带动。无盘客户机分别接在7台分支交换机SG 2024TF上，2台无盘服务器接在中心交换机SG 2124F上。因无盘环境下，内网传输的数据量极大，无盘客户机几乎所有的数据都需要通过网络方式从无盘服务器获取，若通过常规的连接方式，即交换机之间用1根网线互联，则无盘环境下数据传输速率的瓶颈则很有可能在交换机之间的这条1G链路上。为此，通过艾泰交换机SG 2124F与SG 2024TF支持的端口汇聚功能，使用两根网线将中心交换机SG 2124F与分支交换机SG 2024TF互联，营造出2G的带宽，从根本上消除了中心交换机与分支交换机之间链路的带宽瓶颈问题。其中中心交换机SG 2124F的端口汇聚功能须人工设置，见下图；而分支交换机SG 2024TF的端口汇聚功能无须人工设置，只需将上联的两根网线插入第23和24号端口即可自动汇聚。
交换机SG 2124F端口汇聚功能截图
5、中心交换机SG 2124F与无盘服务器（双网卡）之间做端口汇聚：
总共2台无盘服务器，平均每台需要读取75台无盘客户机的数据，即便无盘服务器是高硬件配置、优越的无盘系统的条件，若无盘服务器仅配置一张千兆网卡依然会感到吃力。即使是通过两张千兆网卡同时工作，虽增大了无盘服务器的数据吞吐量，但仍然无法做到双网卡负载均衡。这里可以通过第三方网卡捆绑软件将无盘服务器双网卡捆绑后，然后在中心交换机SG 2124F上做端口汇聚，可以实现无盘服务器双网卡读取数据负载均衡，加快无盘客户机系统启动、游戏读取等方面的速率。消除了无盘服务器与中心交换机之间链路的带宽瓶颈问题。
产品介绍：
1.NE2200
全千兆高性能网关

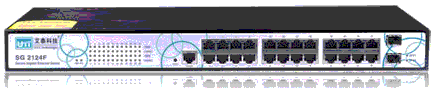

2.SG 2124F
全千兆安全联动型交换机
3.SG 2024TF
全千兆汇聚型交换机
设备清单：
|
设备名称
|
推荐型号
|
数量
|
|
全千兆高性能网关
|
NE2200
|
1台
|
|
全千兆安全联动型交换机
|
SG 2124F
|
1台
|
|
全千兆汇聚型交换机
|
SG 2024TF
|
7台
|
