文档编号:1484
浏览:12111 评分:34
最后更新于:2013-05-10
本文档基于商睿4240G的V12.3版本与进取520W的V1.1.0版本
网络环境：
某公司总部使用艾泰科技HiPER 4240G设备，分部使用的是艾泰科技HiPER 520W无线路由器，需要通过vpn将不同城市的总部和分部连接成虚拟局域网，实现数据共享。

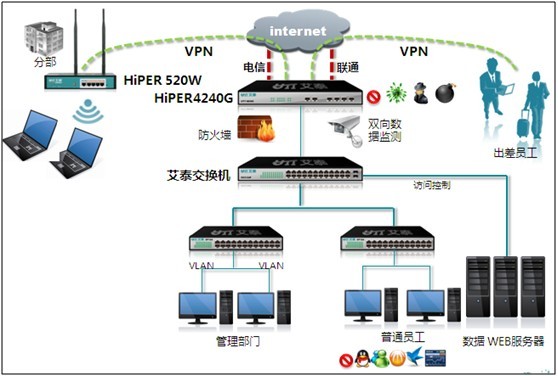

网络拓扑图：
配置方法：
总部的HiPER 4240G设置（VPN服务器端）

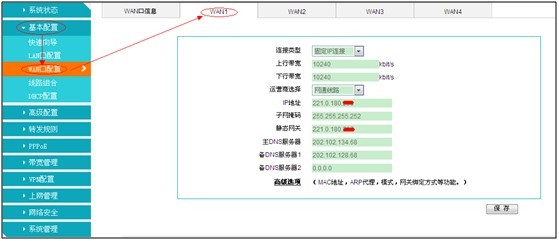

1、总部的HiPER4240G外网线路是固定ip接入，首先配置线路，进入“基本配置-WAN口配置”，如图所示：

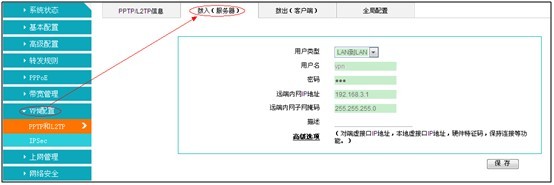

2、进行VPN配置，进入“VPN配置-PPTP和L2TP-拨入（服务器）”界面，配置方法如图所示：

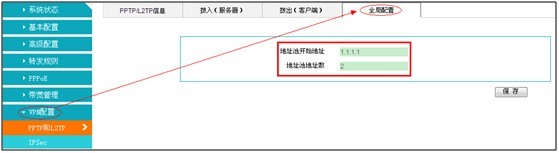

3、配置VPN的全局配置，进入“VPN配置-PPTP和L2TP- 全局配置”，配置方法如图所示：
分部的HiPER 520W设置（VPN客户端）
1、分部的设备固定ip接入，首先配置线路，进入“网络参数-WAN口配置”，配置方法如图：

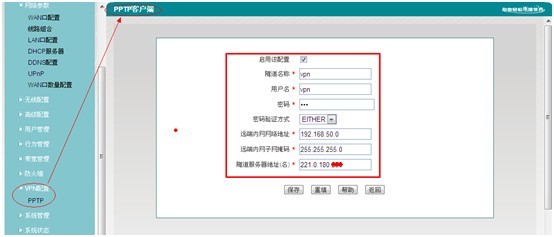

2、配置VPN，进入“VPN-PPTP”，配置方法如图所示：
3、连接VPN。
至此，VPN配置完毕。
