文档编号:1662
浏览:6584 评分:5
最后更新于:2014-03-19
此文档基于HiPER821 V1.7.0版本
用户需求：
用户HiPER821设备双线接入，WAN1接的运营商线路，IP地址为222.175.58.64，WAN2接的是专网线路，IP地址为10.0.0.10，需要实现外网的移动用户拨入821之后，能够访问WAN2连接的分部服务器，服务器IP地址为192.168.16.65。
配置步骤：
1、登录路由器界面，打开“网络参数->线路组合”，线路组合方式修改成部分线路负载均衡，其余备份，把WAN2移到备份线路，点击保存，如下图1：
图1
2、打开“高级配置 ->路由配置”，新建一条路由，目的网络为分部服务器网段地址，网关为WAN2线路网关地址，接口绑定WAN2，点击保存，如下图2：
图2
3、在分部路由器上添加到HiPER821内网的路由和到VPN客户端网段路由，如下图3：
图3
4、在分部路由器上，打开“转发规则 ->NAT规则”，将NAT规则配置绑定为空，把WAN1口修改成路由模式，点击保存，如下图4：
图4
5、在HiPER821上将WAN2口也要修改成路由模式，如下图5：
图5

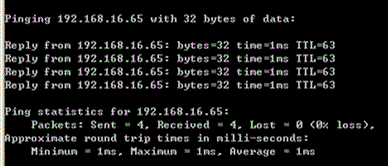

6、移动用户VPN拨号成功之后，测试访问分部的专网服务器正常，如下图6：
图6
