WX20S V 1.9.3旁路模式新建服务区的配置
文档编号:1793
浏览:9486 评分:37
最后更新于:2014-09-26
此文档基于WX20S V1.9.3 版本。
用户拓扑：
用户需求：
核心交换机没有做任何配置，AC做旁路模式，在默认服务区的基础上希望新建一个服务区，要求无线客户端连接该服务区下发的SSID,且获取的IP地址是192.168.3.0/24网段。
配置步骤：
一、主路由4330G的配置:

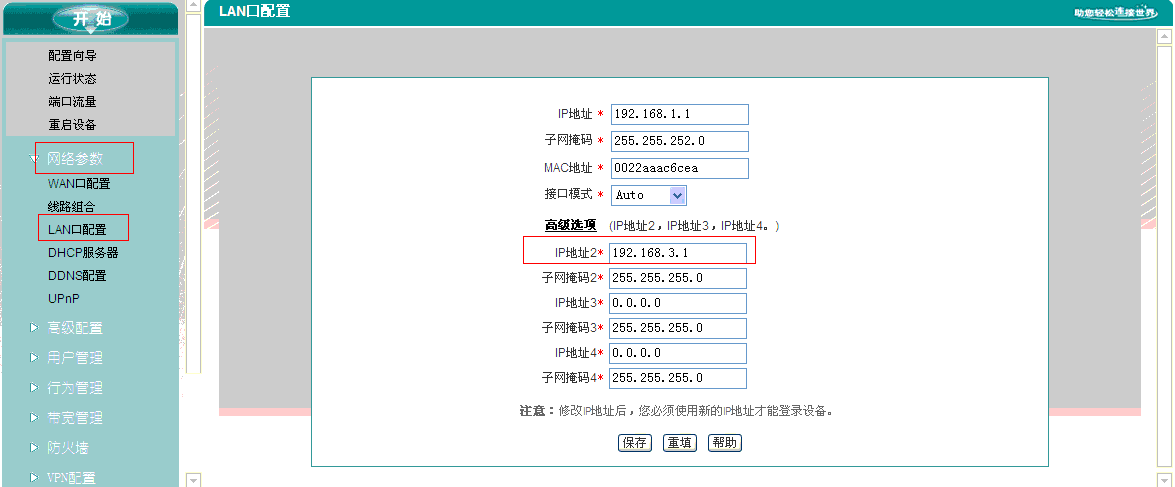

网络参数->LAN口配置中，点开高级选项，配置IP地址2为192.168.3.1，如图1:
图1
二、WX20S的配置:
1、在网络参数->VLAN接口配置->VLAN接口列表，点击添加新条目，将VLAN ID和地址段填写，点击保存，之后会在VLAN接口列表中显示，如图2:
图2
2、点击网络参数->DHCP服务器->DHCP地址池列表，点击添加新条目，在对应的VLAN接口下，填写下发的IP地址信息，保存后，会在DHCP地址池列表中显示，如图3：
图3

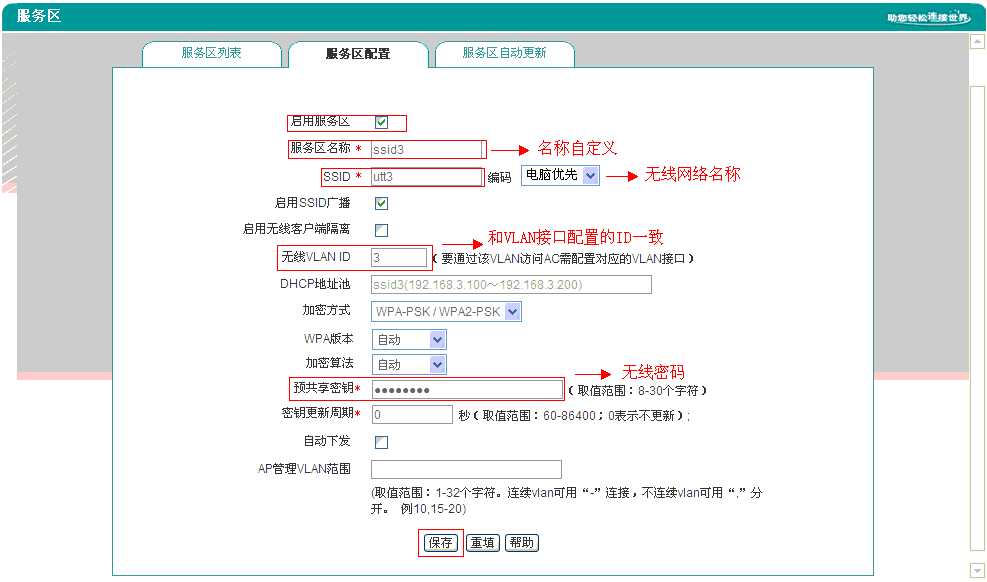

3、在AP集中管理->服务区->服务区列表，点击添加新条目，将相应的信息填写，保存后会在服务区列表中显示，如图4：
图4
4、在AP集中管理->AP管理，登录到AP的管理界面，并加入相应的新建服务区即可，如图5：
图5
5、待AP加入相对应的服务区后即可完成配置。
