文档编号:1863
浏览:10099 评分:28
最后更新于:2015-04-25



此文档基于UTT 2512 V12.3 版本

用户需求：
用户总公司和2个分公司需要实现IPsecVPN三点互访。
解决步骤：

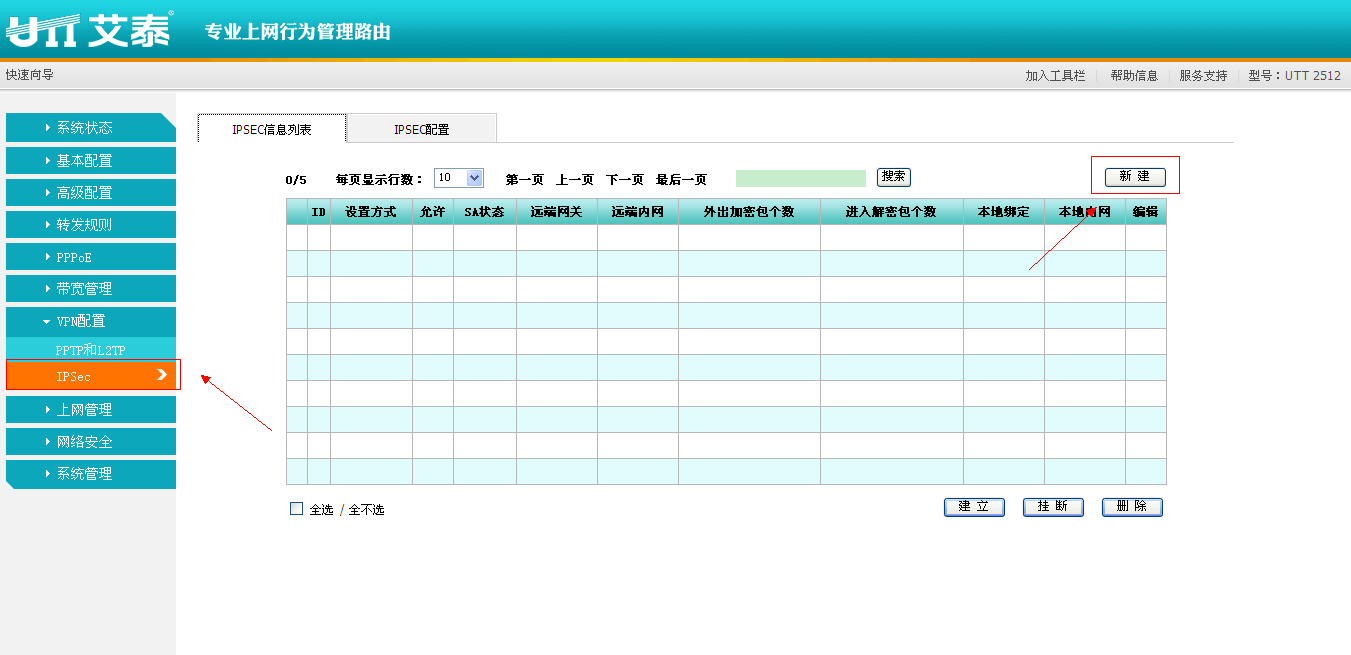

      1、在路由器A的操作界面下点击VPN配置->IPsec，点击新建。如图1所示：
图1

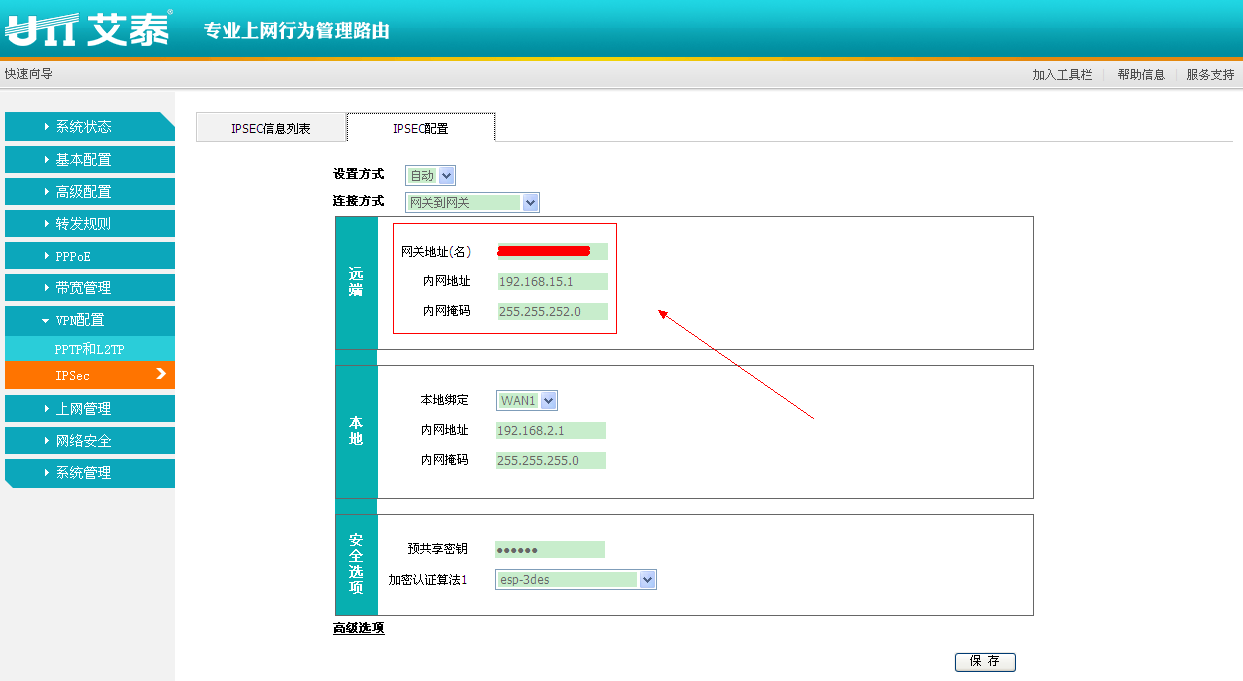

      2、在路由器A的IPsec新建界面里，填写路由器B的地址信息。远端子网掩码为255.255.252.0 如图2所示：
图2

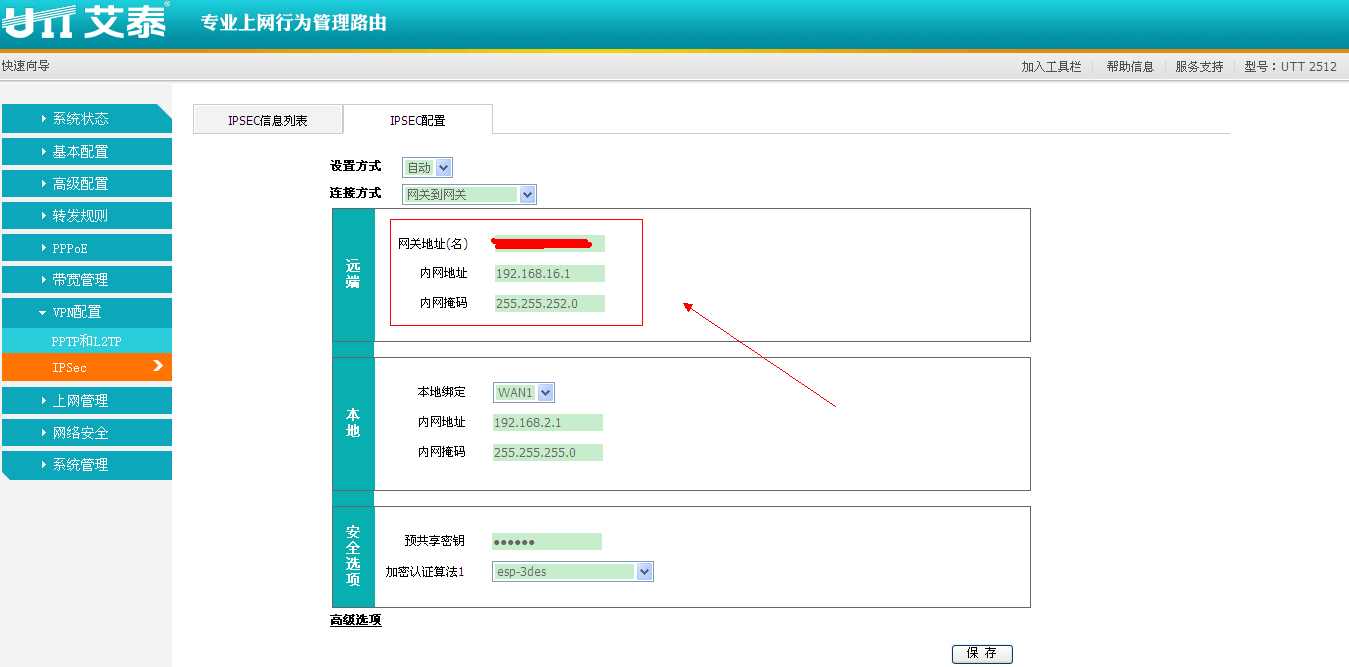

      3、在路由器A的的IPsec界面再次点击新建，填写路由器C的地址信息。远端子网掩码为255.255.252.0如图3所示：
图3

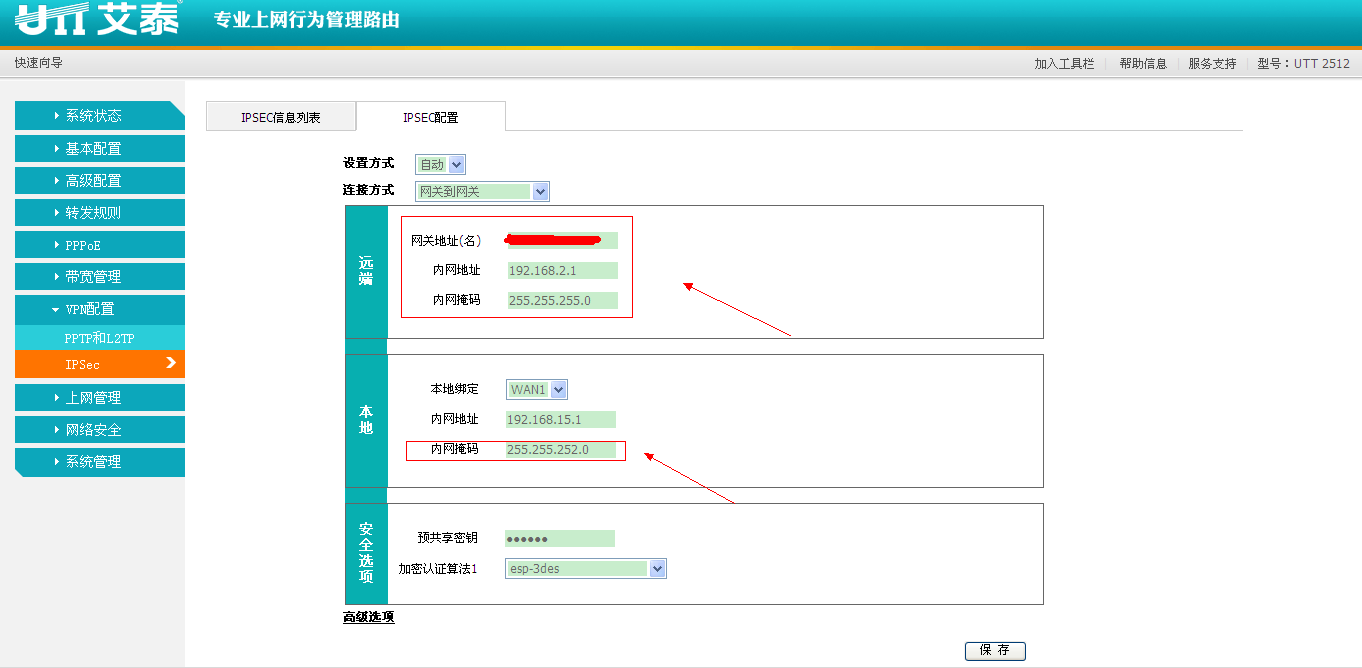

4、在路由器B设置IPsec，填写路由器A的地址信息，本地子网掩码为255.255.252.0。如图4所示：
图4
5、在路由器C设置IPsec，填写路由器A的地址信息，本地子网掩码为255.255.252.0。如图5所示：
图5

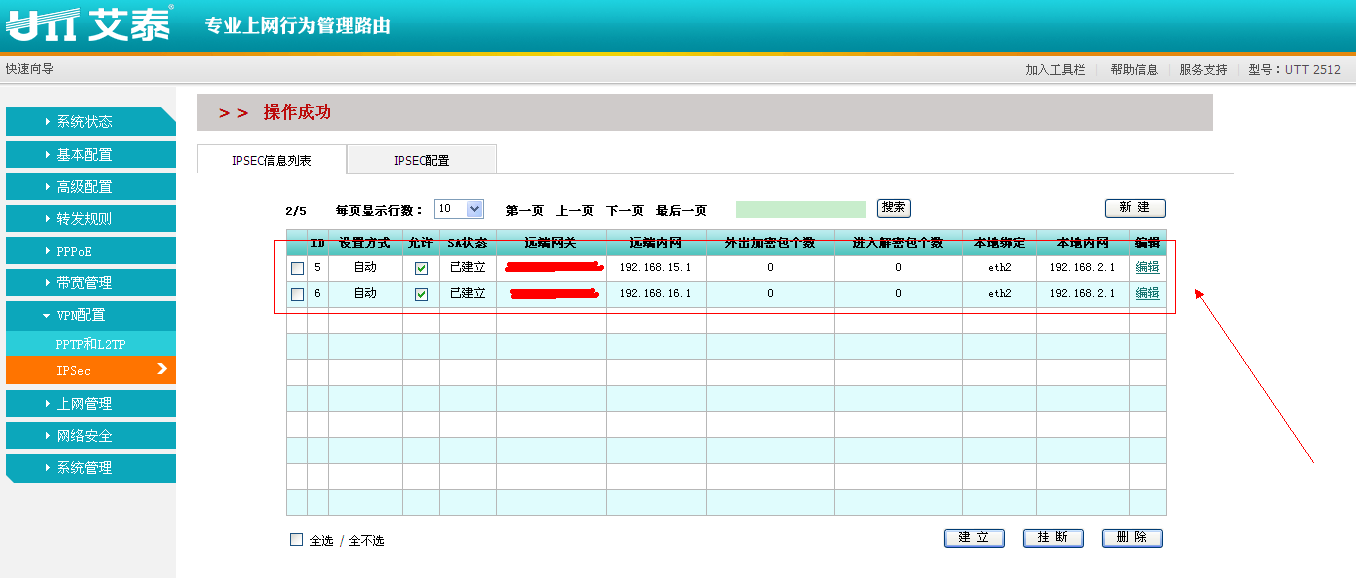

6、查看IPsecVPN已经建立成功，如图6所示：
图6

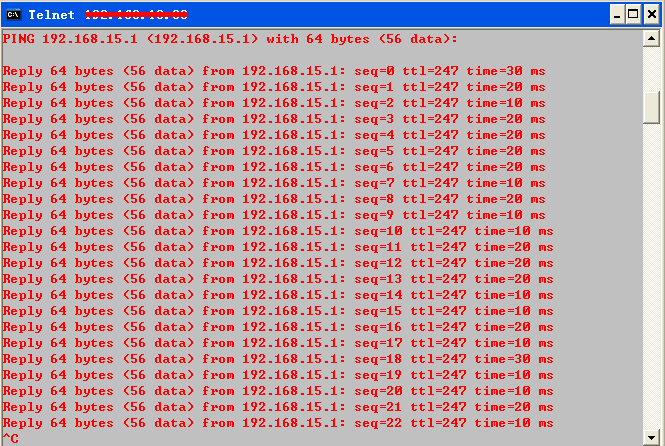

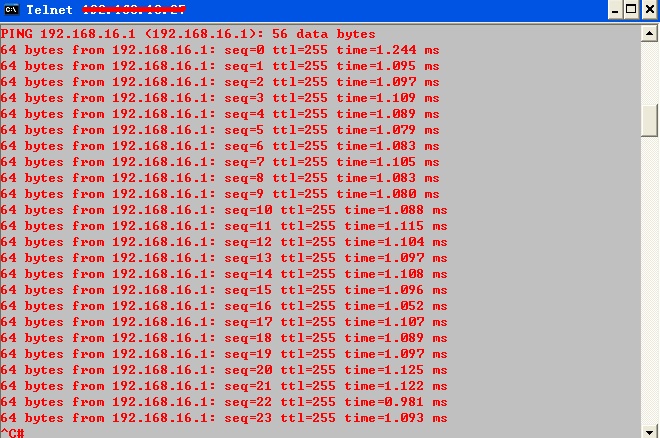

       7、在设备ping对端内网地址可以正常通信，如图7、图8所示：
图7
图8
