文档编号:1935
浏览:6568 评分:6
最后更新于:2016-01-25



此文档基于6530G V2.5.0的版本


用户需求：
艾泰6530G跟DrayTek设备建立IPSEC VPN

需求分析：
    DrayTek设备支持IPSEC VPN，艾泰设备支持PPTP、L2TP和IPsec VPN，艾泰端是固定IP, DrayTek端是动态域名，采用主模式建立IPSEC VPN。

配置：

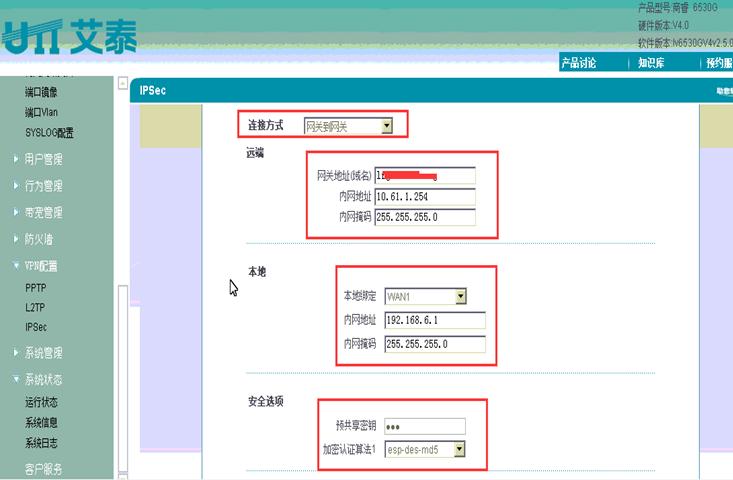

1、登录艾泰6530G设备，点击VPN配置->IPSec，右侧点击IPSEC配置，设置连接方式、远端地址（DrayTek端的域名）、远端内网地址（DrayTek端的LAN口地址）、远端内网掩码、本地内网地址（艾泰端的LAN口地址）、本地内网掩码及预共享秘钥和加密认证算法，如图1所示：

                                                                                   图1
2、点击高级选项设置第一阶段的协商模式、生存时间、加密算法及第二阶段的生存时间，如图2所示：
                                                                                      图2
3、登录DrayTek设备，点击VPN和远程拨入，选择LAN to LAN。如图3所示:
                                                                                     图3
4、点选"索引编号6" 进去之后，设定档名称、启用此设定档、VPN拨出经由、拨叫方向等。图4所示：
                                                                                    图4

5、在拨出设定中选择IPSec隧道，在VPN服务器IP/主机名填写艾泰端固定IP，输入IKE 预共享密钥 ( key 要跟艾泰端的预先共享密钥 一样)。选择认证和数据加密的方法( 这边选的是 ESP, DES, 这个也要跟艾泰端一样)。 如图5所示：
                                                                             图5

6、点击高级进入IKE高级设置，IKE第一阶段模式选择主模式，选择第一、二阶段提议（需与艾泰端要相同），输入IKE第一、二阶段的秘钥有效时间（需与艾泰端相同）。如图6所示：
                                                                                 图6
7、在TCP/IP网络设定中输入远端网络IP地址（艾泰端LAN网段）、远端子网掩码、本地网络地址、本地网络掩码，选择RIP方向为禁用及从本地子网到远端子网，您打算做路由。如图7所示：
                                                                               图7
8、配置完成，在艾泰端内网电脑带源ping DrayTek端内网网关网络正常。如图8所示：
                                                                            图8
