文档编号:1994
浏览:4739 评分:3
最后更新于:2016-03-21
此文档基于SG3124F V2.0.0版本此文档基于ST3582F设备 V2版本
问题描述：
现有案例环境如下图，有一台ST3528F的三层交换机，现在要设置端口镜像，需求为源端口1-4口发出流量，5口接收流量，7口做为端口镜像的目的端口。均接PC，7口为端口镜像服务器，用于监控相关数据,环境如下图1,
图1
设置步骤：

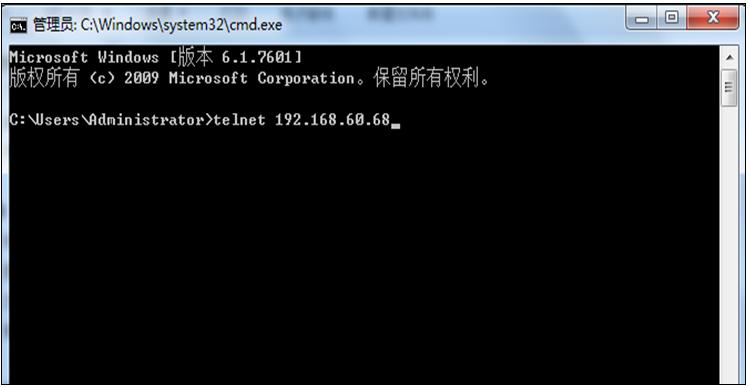

1、打开开始->运行->cmd，telnet进入ST3528F交换机后台，如图2所示：
图2

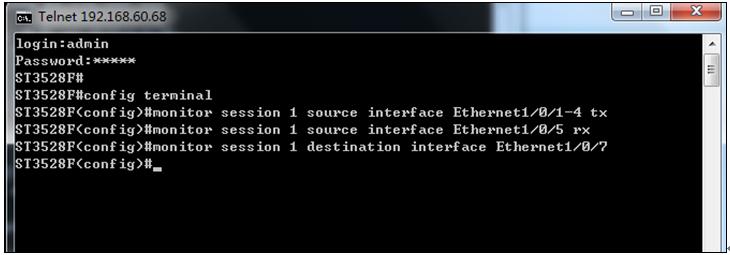

2、进入后台后先config terminal进入全局模式，之后操作如图3所示：
图3
备注：上图指令monitor session 1 source interface Ethernet1/0/1-4 tx 设置1-4口发出流量
monitor session 1 source interface Ethernet1/0/5 rx 为源端口5口为接收流量
monitor session 1 destination interface Ethernet1/0/7 为端口镜像目的端口
3、使用命令exit退出特权模式后，show running-config后查看配置如图所示，使用命令write保存下配置即可，如图4所示：
图4
