文档编号:2288
浏览:10771 评分:13
最后更新于:2017-02-19
此文档基于 进取521G V2.5.3版本
问题描述：
艾泰路由器LAN口IP地址为192.168.10.1，华为路由器LAN口IP地址为192.168.1.1，两个设备WAN口都是固定IP地址接入，需要配置IPSec VPN,实现两个局域网互访。
配置步骤：
1、登录艾泰路由器管理界面，点击VPN配置-IPSec，点击添加新条目、连接方式设置网关到网关，远端填写华为路由器的WAN口地址和内网地址及子网掩码，设置密钥，如下图所示：
2、点击高级选项，设置第1阶段认证加密算法，协商模式为主模式，加密算法分别为3des-md5-group2、3des-sha-group2、des-md5-group2、des-sha-group2,如下图所示：
3、登陆华为路由器界面，点击IPSec-IPSec，基本配置中设置对端地址和预共享密钥，策略名称自定义、本地接口为GE1/0/2、本地接口地址为本地路由器WAN口地址、对端地址为艾泰路由器的WAN口地址，预共享密钥和艾泰设备配置的一致，如下图所示：
4、待加密的数据流中设置源地址为本地LAN口IP地址和子网掩码，目的地址填写对端LAN口地址和子网掩码，勾选反向路由注入，如下图所示：

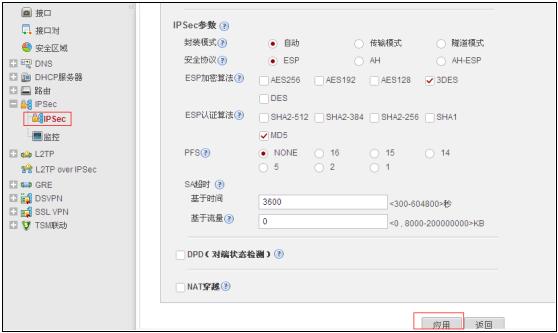

5、安全提议中配置IKE参数，选择版本、协商模式及加密算法等，IKE版本为V1、协商模式为主模式、加密算法为3DES、认证算法为MD5、DH组为2、SA超时时间为28800、IPsec参数中封装模式为自动、安全协议为ESP、ESP加密算法为3DES、ESP认证算法为MD5、PFS为NONE、配置，如下图所示：
6、查看两端路由器的VPN都已显示连接，如下图所示：
7.在艾泰路由器内网电脑可以PING通对端路由器LAN口地址，如下图所示：
