文档编号:2345
浏览:7919 评分:5
最后更新于:2017-04-18
此文档基于4220G v2.5.3版本
问题描述：
艾泰4220G与tp-link设备建立IPSec VPN，使用网关到网关的模式建立。
TP设备lan口地址：192.168.1.1
艾泰设备lan口地址：192.168.123.254
操作步骤：
1.登录艾泰路由器，连接方式为网关到网关。，远端网关地址填写TP的公网地址，远端内网地址为TP设备LAN口地址，预共享密钥需要为TP设备保持一致，加密认证算法保持一致。如下图所示：
2.登录tp-link的路由器，进入VPN配置页面，第一步选择IKE安全提议，如下图所示，第二步选择IKE安全策略，新增条目，本地ID类型和对端ID类型都为IP地址，安全提议为刚才所配置的安全提议，保证秘钥一致，加密算法一致；如下图所示：

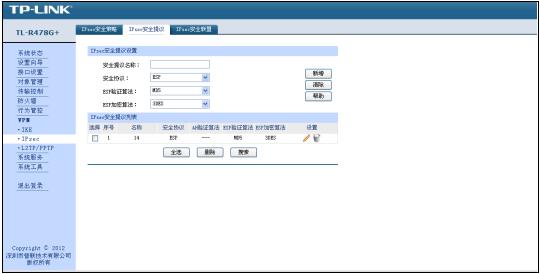

3.选择IPSec，组网模式为站点到站点，本地子网范围：填写本地内网地址，对端子网范围：填写艾泰内网地址，对端网关：填写艾泰公网地址或者域名，协商方式为IKE，IKE安全策略为刚才配置策略，IPSec安全提议一配置如下图所示，生存时间28800，如下图所示：

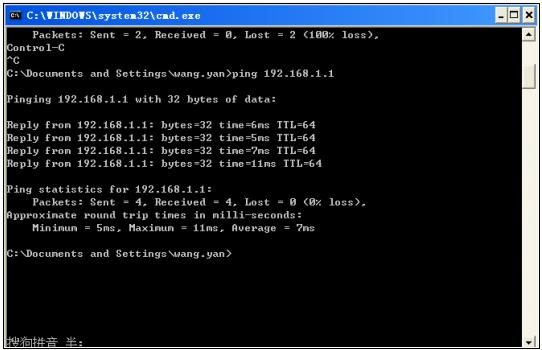

4.登录设备，查看VPN正常建立连接，且pingTP内网网关地址正常。如下图所示：
