文档编号:2514
浏览:5095 评分:10
最后更新于:2019-06-25
此文档基于QV4240Gv2v3.1.1和WR750-v1.0-2.5.3-170908
问题描述：
总部4240g和分部WR750建立IPSEC VPN，总部内网网关192.168.1.1，分别内网网关192.168.5.1，分部出差人员通过分部搭建的移动vpn访问总部的服务器
网络拓扑如下：
一、登录总部的设备和分部的设备建立ipsec vpn，如图1、图2、图3、图4
图 1
图 2
图 3
图 4
二、登录分部路由建立移动vpn，如图5，电脑移动vpn拨号完成显示如图6
图 5
图 6

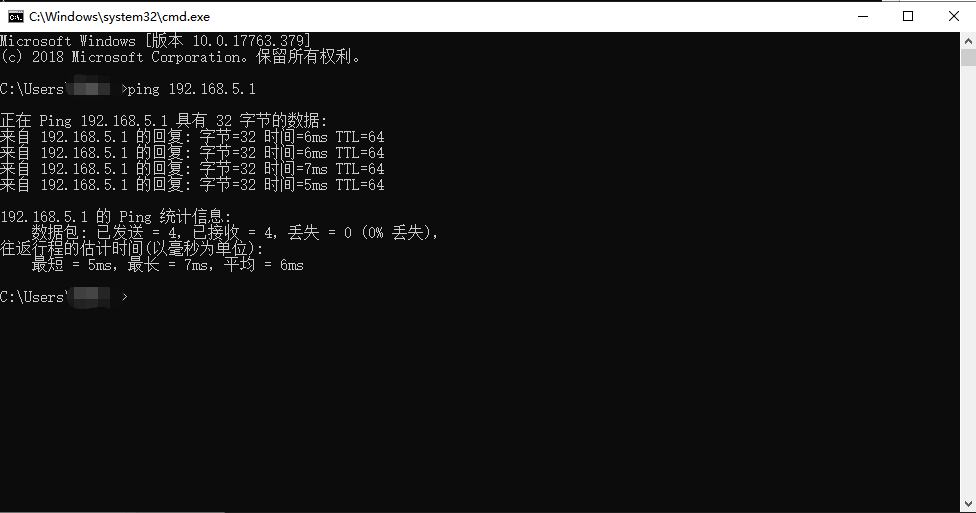

三、电脑上面ping分部内网192.168.5.1显示如下：如图7
图 7

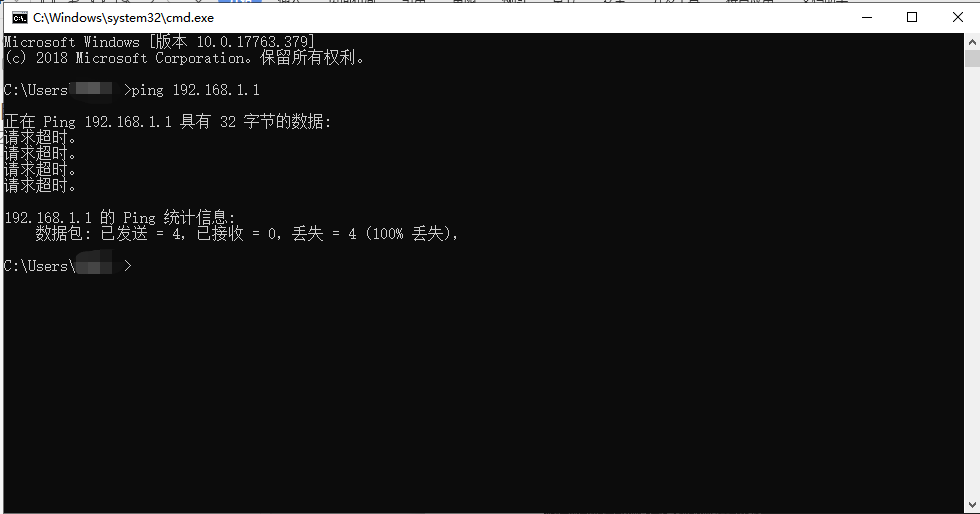

四、电脑ping总部内网192.168.1.1显示如下：（无法ping通总部）如图8
图 8

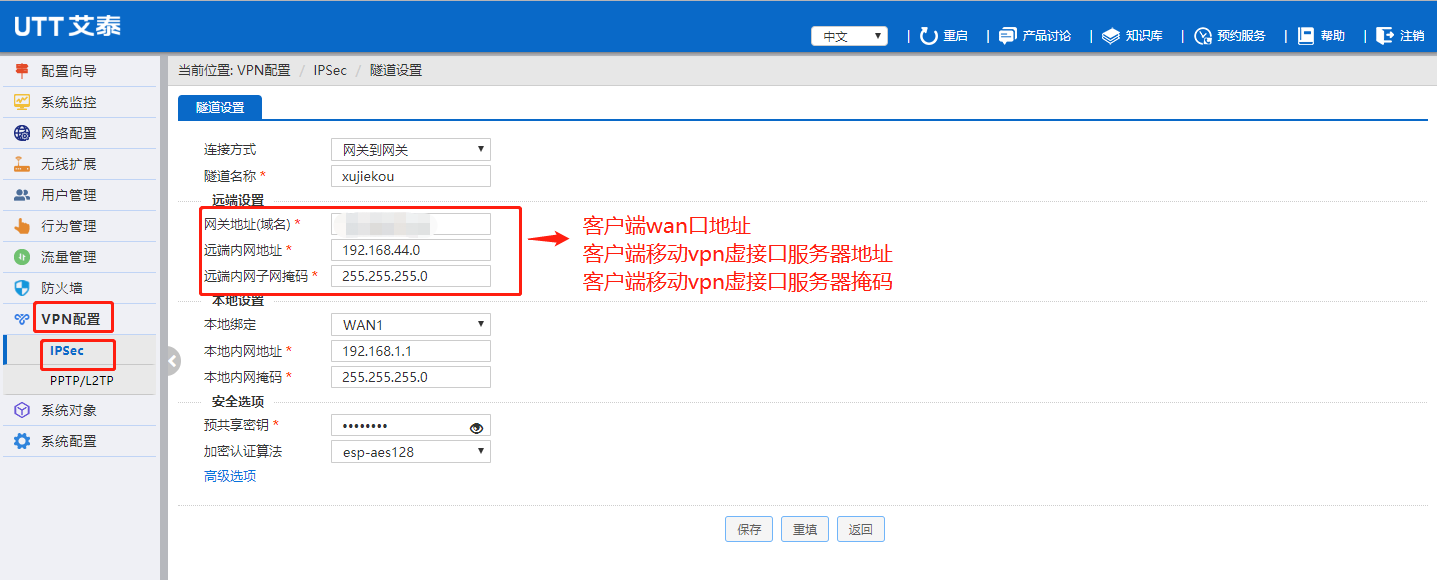

五、在服务端新建一条ipsec vpn到客户端移动vpn的虚接口，在客户端新建一条ipsec vpn到总部内网，如图9、图10
图 9
图 10

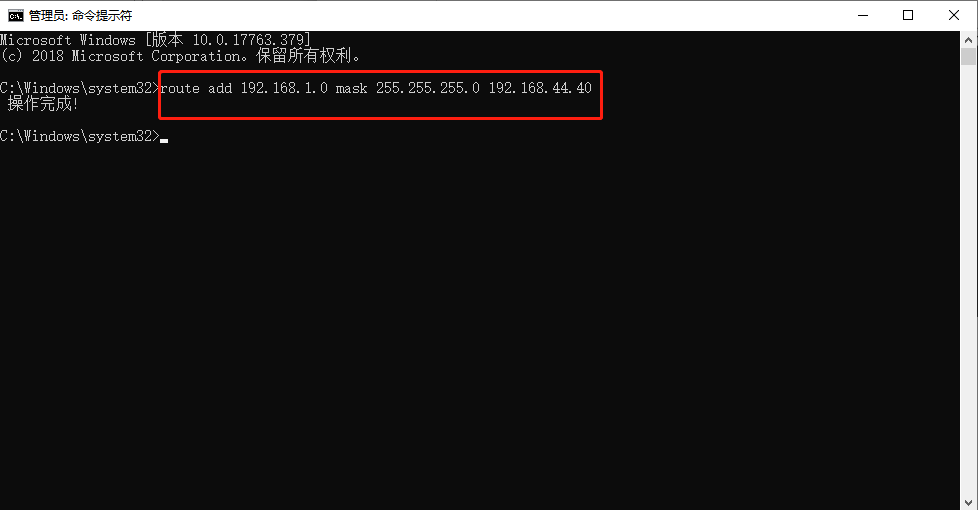

六、以管理员的身份运行cmd，在电脑上面添加一条静态路由，如图11
图 11
七、再次ping服务端内网ip 192.168.1.1，显示如下：如图12
图 12
