FR2000旁路模式部署
文档编号:2517
浏览:3356 评分:4
最后更新于:2019-07-06
用户需求：
需要将FR2000部署到内网，但是不改变目前的网络结构，仅用于监控内网数据。

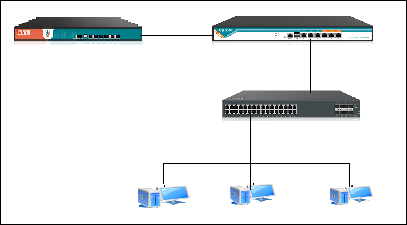

网络拓扑：
说明：FR2000作为旁路连接到网关设备上，用于监控内部用户上网数据，使用GE0/2连接网关LAN1口，网关LAN2连接核心交换机。
配置方法：

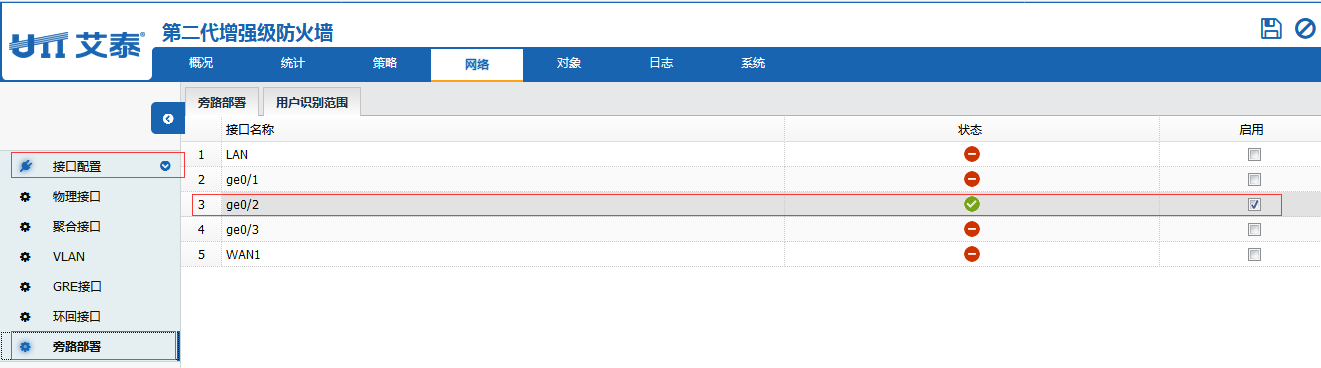

1、登录防火墙WEB页面，选择网络->接口配置->旁路部署，将接口GE0/2作为旁路部署接口，如图1所示：
图1

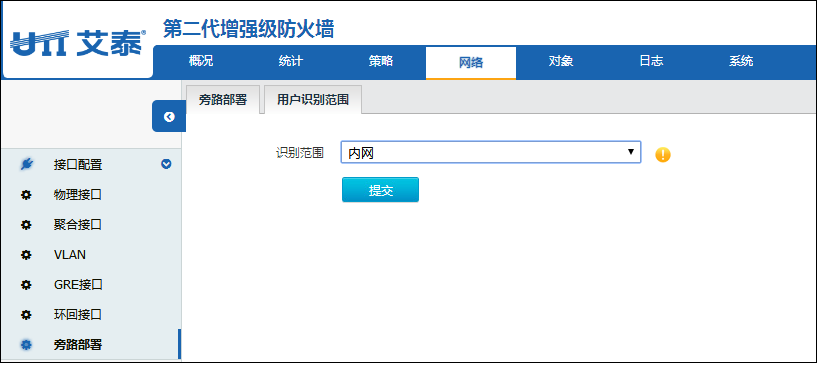

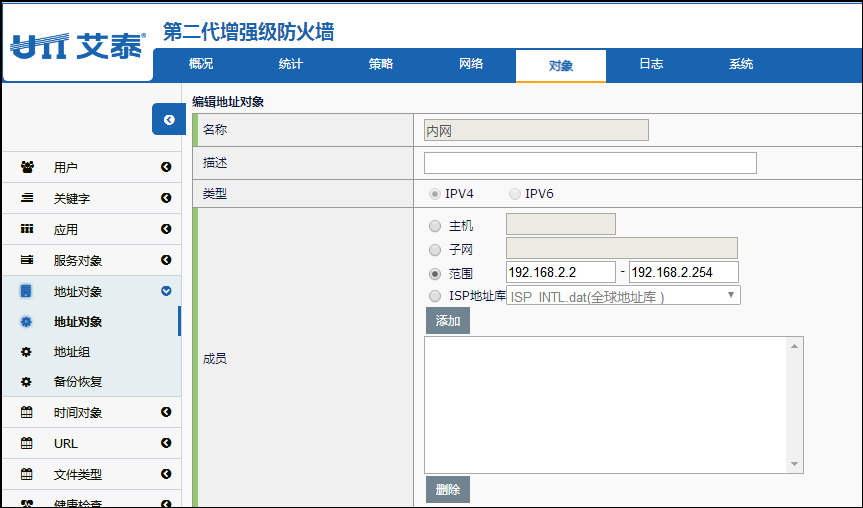

2、旁路部署下，需配置识别的用户范围，根据需求在 对象->地址对象->新建 配置对应的地址对象并引用，如图2、3所示：
图2
图3

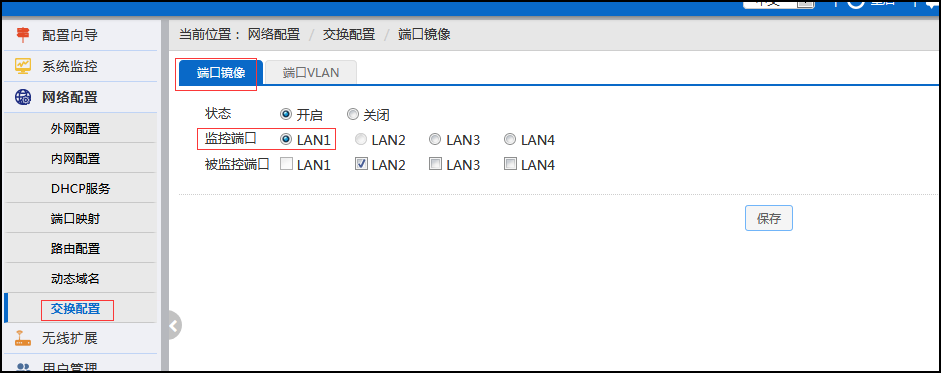

3、在网关设备web页面选择 网络配置->交换配置->端口镜像，开启端口镜像并选择LAN1为镜像口，LAN2为被镜像口，如图4所示：
图4
至此配置完成。
注意：
1、 旁路模式下，设备仅作为一台监控服务器，可监控被监控IP的数据，防火墙其他功能无法使用。
2、 旁路模式下，网关或核心交换机需支持端口镜像功能，将数据镜像到FR2000上。
3、 配置完成之后可根据需要在防火墙上配置应用审计等内容。
