文档编号:783
浏览:18939 评分:60
最后更新于:2010-11-23
网络环境：
企业总部：
北京某企业用户，使用UTT 4840G安全网关作为网络接入设备，向运营商申请了两段IP地址（互联地址与路由网段）：
1、互联地址10.191.2.26，子网掩码为255.255.255.252，网关地址为10.191.2.25；
2、路由网段219.237.220.192-254，子网掩码为255.255.255.224，共64个可用地址；
3、内网网段192.168.0.1，子网掩码为255.255.255.0
企业分部：
使用UTT 2512，向运营商申请了光纤接入，运营商分配的固定IP地址为60.8.228.170，子网掩码为255.255.255.252，内网地址段：192.168.16.1，子网掩码为255.255.255.0

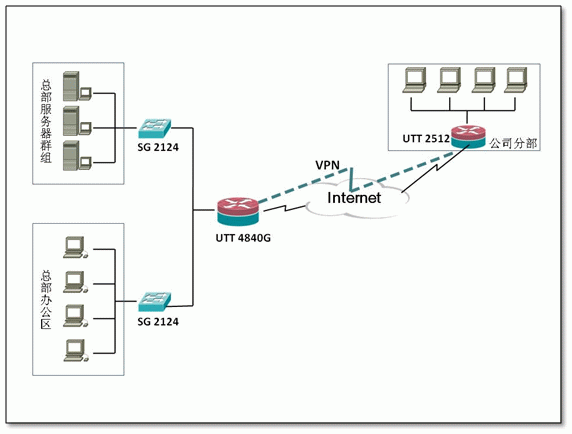

网络拓扑图：
用户需求：
1、总部与分部建立VPN，实现互访；
2、总部使用219.237.220.254提供给内网（192.168.0.1/24）用户共享上网；
3、将内网中服务器的IP地址设置为219.237.220.194-219.237.220.253，段内的IP地址，直接以路由的方式接入Internet
配置步骤：

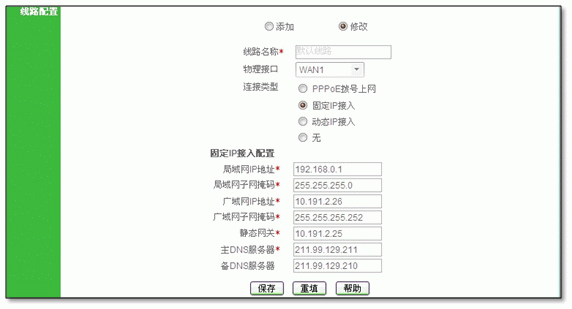

第一步，UTT 4840G的配置，主线路是采用固定IP接入方式上网；

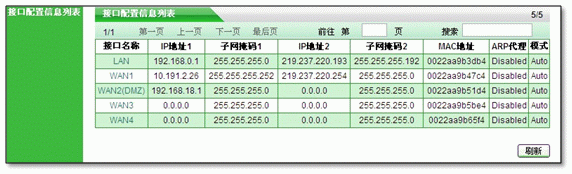

第二步，服务端配置，在WebUI—>基本配置—>接口配置中LAN口IP地址2 配置为219.237.220.193，作为Passthrough地址段网关；
第三步，在WebUI高级配置—>NAT和DMZ配置NAT配置做如下配置，并且保存：
1、配置IP地址219.237.220.193-219.237.220.253为直通IP
NAT 规则名：xinlian
NAT类型：Passthrough
内部起始IP地址：219.237.220.193
内部结束IP地址：219.237.220.253
绑定：默认线路
2、配置219.237.220.254为EasyIP，供内网（192.168.0.1/24）共享上网
规则名为：inter
NAT类型：EasyIP
外部 IP 地址：219.237.220.254
内部起始IP地址：192.168.0.2
内部结束IP地址：192.168.0.254
绑定：默认线路

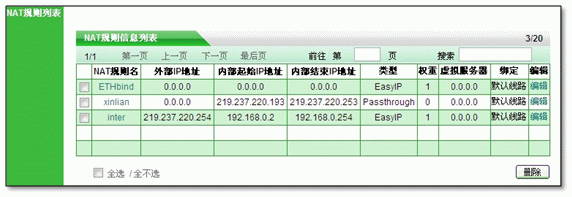

如下图所示：

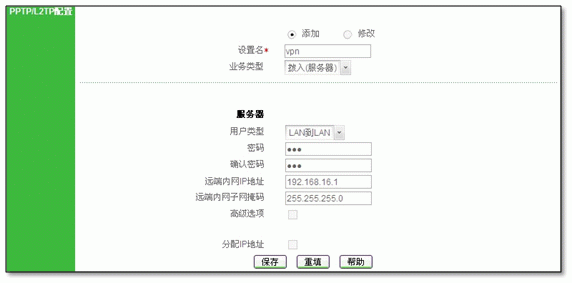

第四步，VPN服务端（UTT 4840G）的配置，在WebUI—>VPN配置—> PPTP和L2TP，建立VPN，如图所示：

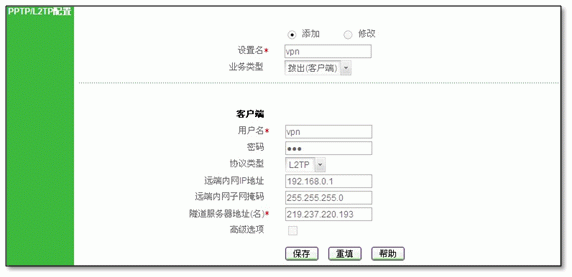

第五步，VPN客户端（UTT 2512）的配置，在WebUI—>VPN配置—> PPTP和L2TP，建立VPN，如图所示：

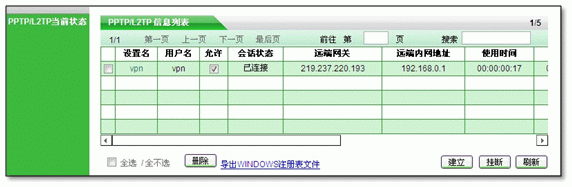

第六步，连接成功，如图所示：
至此，配置完成。
