串口线制作方法.

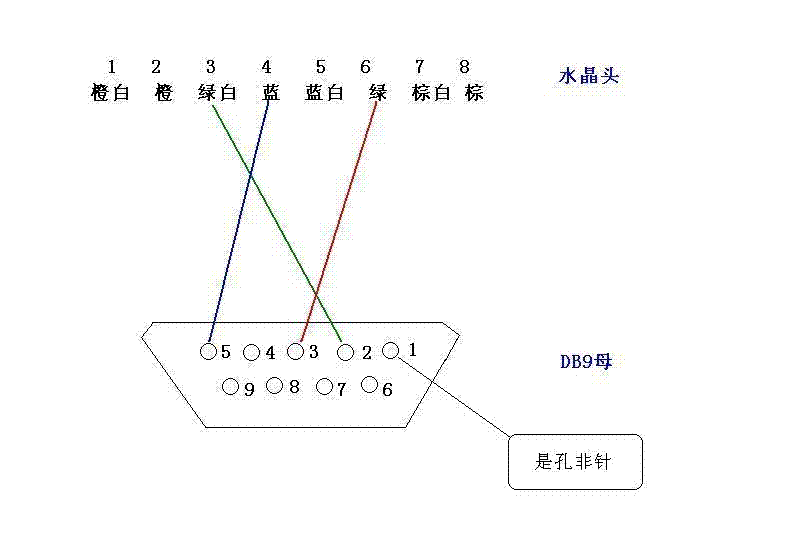

只需要做3根线，如下图：
RJ45侧： DB9侧：
3 --- 2
4 --- 5
6 --- 3
RJ45的序号：
____
|--------|
|12345678|
| |
| |
| |
|--------|
| |
| |
| |
DB9(FEMALE/母头)的序号：
\-------------/
\ 5 4 3 2 1 /
\ 9 8 7 6 /
---------
备注：如果要用万用表测量，可在DB9的孔内放缝衣针或大头针。
