艾泰路由器划分vlan对接二层管理型交换机配置使用
问题描述：
内网想划分多个网段，每个网段都通过DHCP下发地址，主机接交换机不同的口，获取到不同的网段地址上网
需求分析：
在艾泰路由器上可以划分不同的网段vlan，但不能对应艾泰路由器的物理接口，需要结合二层管理型交换机，在二层管理型交换机上也划分跟艾泰路由器相同的vlan ID，再将接口打上对应的vlan ID标签
配置步骤：
路由器配置

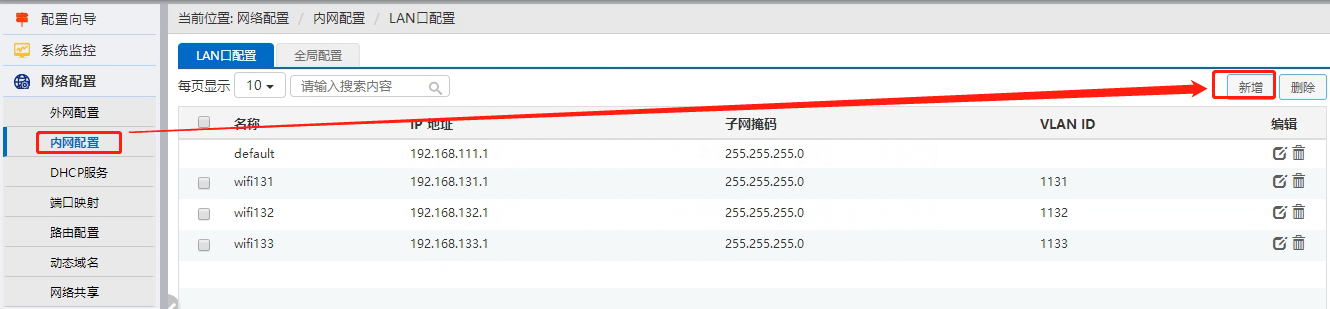

1、点击网络配置—>内网配置，新增多个网段，每个新增的网段都需要设置对应的vlan ID号；

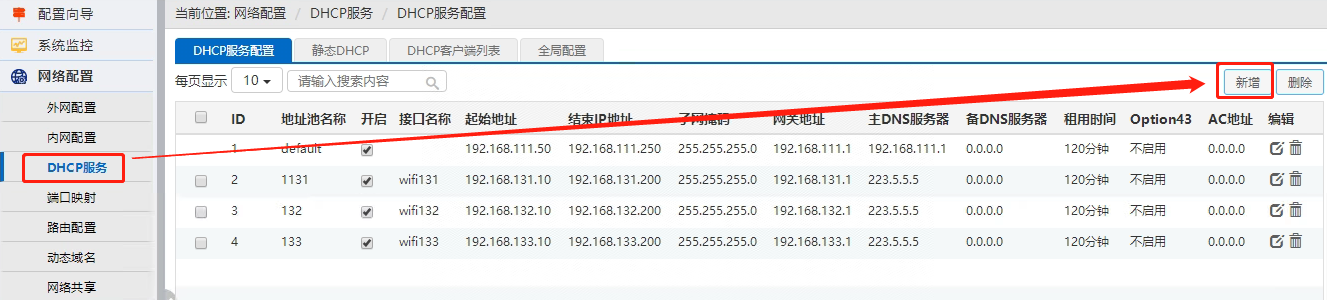

2、在网络配置—>DHCP服务，对每个网段都设置相对应的DHCP服务器地址池；
二层管理型交换机配置：
Switch#config
Switch_config#vlan 1131 //创建vlan1131
Switch_config_vlan1131#exit
Switch_config#vlan 1132 //创建vlan1132
Switch_config_vlan1132#exit
Switch_config#vlan 1133 //创建vlan1133
Switch_config_vlan1133#exit
Switch_config#interface range gigaEthernet 0/1-5 //进入1-5口
Switch_config_if_range#switchport mode access //设置接口模式为access
Switch_config_if_range#switchport pvid 1131 //将1-5口打上vlan1131的标签
Switch_config_if_range#interface range gigaEthernet 0/6-10 //进入6-10口
Switch_config_if_range#switchport mode access //设置接口模式为access
Switch_config_if_range#switchport pvid 1132 //将6-10口打上vlan1132的标签
Switch_config_if_range#interface range gigaEthernet 0/11-15 //进入11-15口
Switch_config_if_range#switchport mode access //设置接口模式为access
Switch_config_if_range#switchport pvid 1133 //将11-15口打上vlan1133的标签
Switch_config_if_range#exit
Switch_config#interface gigaEthernet 0/24 //进入24口
Switch_config_g0/24#switchport mode trunk //设置接口模式为trunk
Switch_config_g0/24#switchport trunk vlan-allowed all //将24口允许所有vlan通过
Switch_config_g0/24#exit
Switch_config#exit
Switch#wr //保存配置
Saving current configuration...
OK!
Switch# 1 1 00:15:03 %SYS-6-CONFIG: Configured from console 0 by admin
show run //显示所有配置
Building configuration...
Current configuration:
!
!version 2.2.0C build 59092
service timestamps log date
service timestamps debug date
!
!
!
!
!
!
!
!
spanning-tree mode rstp
!
!
!
!
!
!
!
!
!
!
!
!
aaa authentication login default local
!
username admin password 0 admin
!
!
!
!
!
!
interface Null0
!
interface GigaEthernet0/1
switchport pvid 1131
!
interface GigaEthernet0/2
switchport pvid 1131
!
interface GigaEthernet0/3
switchport pvid 1131
!
interface GigaEthernet0/4
switchport pvid 1131
!
interface GigaEthernet0/5
switchport pvid 1131
!
interface GigaEthernet0/6
switchport pvid 1132
!
interface GigaEthernet0/7
switchport pvid 1132
!
interface GigaEthernet0/8
switchport pvid 1132
!
interface GigaEthernet0/9
switchport pvid 1132
!
interface GigaEthernet0/10
switchport pvid 1132
!
interface GigaEthernet0/11
switchport pvid 1133
!
interface GigaEthernet0/12
switchport pvid 1133
!
interface GigaEthernet0/13
switchport pvid 1133
!
interface GigaEthernet0/14
switchport pvid 1133
!
interface GigaEthernet0/15
switchport pvid 1133
!
interface GigaEthernet0/16
!
interface GigaEthernet0/17
!
interface GigaEthernet0/18
!
interface GigaEthernet0/19
!
interface GigaEthernet0/20
!
interface GigaEthernet0/21
!
interface GigaEthernet0/22
!
interface GigaEthernet0/23
!
interface GigaEthernet0/24
switchport mode trunk
!
interface GigaEthernet0/25
!
interface GigaEthernet0/26
!
interface GigaEthernet0/27
!
interface GigaEthernet0/28
!
interface GigaEthernet0/29
!
interface GigaEthernet0/30
!
interface GigaEthernet0/31
!
interface GigaEthernet0/32
!
interface TGigaEthernet1/1
!
interface TGigaEthernet1/2
!
interface TGigaEthernet1/3
!
interface TGigaEthernet1/4
!
interface TGigaEthernet1/5
!
interface TGigaEthernet1/6
!
interface TGigaEthernet1/7
!
interface TGigaEthernet1/8
!
interface VLAN1
ip address 192.168.1.254 255.255.255.0
no ip directed-broadcast
!
!
!
vlan 1,1131-1133
!
!
!
!
!
!
!
!
!
!
!
!
!
!
ip exf
!
ipv6 exf
!
!
!
!
!
!
ip http server
!
!
!
!
!
!
!
!Pending configurations for absent linecards:
!
!No configurations pending global
备注：
建议修改一下交换机默认vlan的地址，将其改为跟艾泰路由器默认vlan的网段地址在同一网段
修改命令：
Switch_config#interface vlan 1
Switch_config_v1#ip address 192.168.111.254 255.255.255.0
Switch_config_v1#
配置完成后，将电脑接到对应的接口下，看获取地址是否正确就可以了
